VS200系列風速風量計/傳感變送器 用于測量和控制氣體風速與風量；一體插入式和分體插入式可選；

探頭耐溫≤ 250度；適用于無結露的非可燃易爆氣體，應用于石油、化工、鋼鐵冶金、電力、輕工 、醫藥、環保等工業部門的氣體監測，適用于空氣、干燥后的壓縮空氣、氮氣、氬氣、氦氣、煙道氣、廢氣、含塵氣體等的監測；其特點是穩定性高，重復性好，壓損小，無可動部件，量程比寬，響應速度快，

在大管徑，低流速，流量范圍變化大及小流量測量方面表現好；

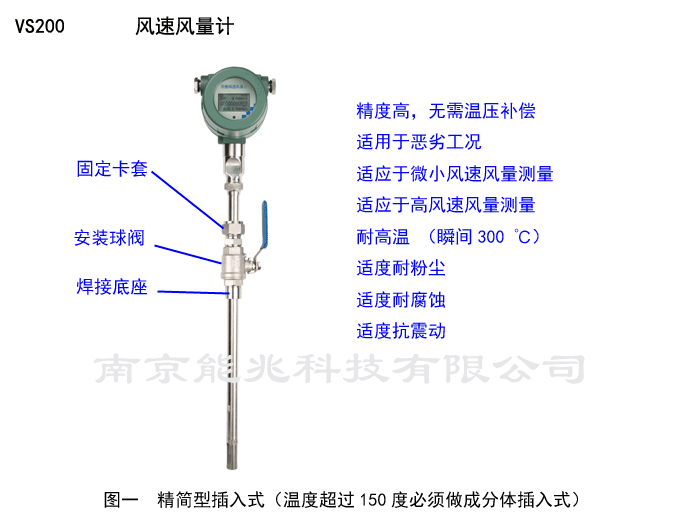

該風速風量計結構形式靈活多樣，分插入式和管道式二種，適合不同用戶的選用，尤其是插入式結構，使管徑大、壓力低的風量（速）測量變得簡單易行，如煙道、煙囪。


技術優勢：



• 對氣體風量測量無需溫度和壓力補償，測量方便、準確�？傻玫綒怏w的質量風量或者標況體積風量。

•可測量風速高至 80Nm/s 底至 0.5Nm/s 的氣體，可以用于氣體檢漏。

• 抗震性能好：傳感器無活動部件和壓力傳感部件。

• 安裝維修簡便：在現場條件允許的情況下，可以實現不停產安裝和維護。

• 數字化設計：整體數字化電路測量，測量準確、維修方便。

• 采用 RS-485 通訊，或 HART 通訊，可以實現工廠自動化、集成化。



參數介紹：



性能	技術參數
結構形式	插入式			管道式
測量介質	無結露的非可燃易爆氣體
管徑范圍	DN40～3000mm (如需適用于更小管徑可特殊定制)			DN25～200mm
風速范圍	0.5～80 Nm/s
準確度	±2%讀數±0.5%的滿量程
工作溫度	傳感器：-20～+250℃  轉換器：-20～+45℃ 說明： 選型時溫度范圍：-20～+200℃ 具體是指傳感器正常工作溫度在200℃以下； 選型時溫度范圍：-20～+250℃ 具體是指傳感器正常工作溫度在250℃以下；
工作壓力	介質壓力≤ 1.0MPa			介質壓力≤ 4.0MPa
供電電源	電壓DC24V / 電流≥1A；
響應速度	2 s
輸出信號	1路4-20mA(風速或風量輸出現場可調)、脈沖、RS485(支持MODBUS -RTU協議)、HART協議
報警	2路繼電器常開觸點、3A/24VDC
供貨類型	分體結構、一體化結構
管道材質	碳鋼 、不銹鋼、塑料等
現場顯示	四行漢字液晶顯示
顯示內容	標況風速、標況瞬時體積風量、瞬時質量風量、累積風量
防護等級	IP65
傳感器材質	不銹鋼			不銹鋼



選型圖表：





內容	代碼說明
	VS200	主機
傳感器類型		D	標準插入式
		G	法蘭插入式
口徑（直接輸入，異型管需標注）			圓形管道內徑： 40mm -6000mm
			方管提供邊長： 40*40-3000*3000 ； 單位： mm
壓力 (Mpa)				S	1.0
溫度（ ℃ ）					I	-20~ 200 ℃
					II	-20~ 250 ℃
探頭						A	標準型（探桿 304+ 探頭 316 不銹鋼）
輸出信號 ( 可多選 )							1	4 到 20MA ；
							2	RS485 接口 (MODBUS-RTU) ；
							4	2 點繼電器常開觸點
連接與顯示方式								Y	一體式顯示
								F	分體式顯示（ 現場如有震動，此項必選 ）
電纜線長度 ( 僅用于分體式顯示 )									5	5m
									10	10m
									15	15m
特殊非標定制功能代碼										N	選型代碼加上 N ，同時合同備注詳細說明。

傳感器：-20～+250℃  轉換器：-20～+45℃
說明：
選型時溫度范圍：-20～+200℃ 具體是指傳感器正常工作溫度在200℃以下；
選型時溫度范圍：-20～+250℃ 具體是指傳感器正常工作溫度在250℃以下；
