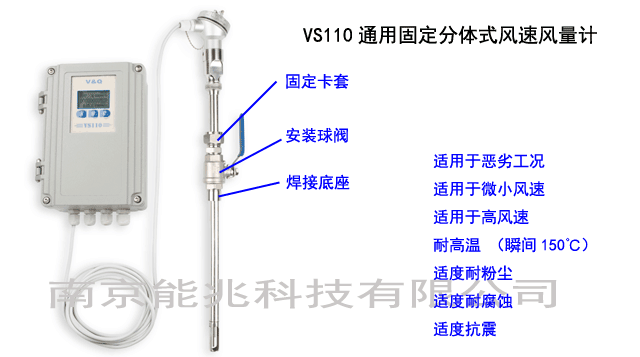

VS110系列中溫型熱敏風速風量計 用于測量和控制氣體風速與風量；分體插入式；探頭耐溫150度；直接測量質量風量，并得出標況風速與標況體積風量，無須溫壓補償；
適用于無結露的非可燃易爆氣體 ，應用于石油、化工、鋼鐵冶金、電力、輕工 、醫藥、環保等工業部門的氣體監測，適用于空氣、干燥后的壓縮空氣、煙道氣、廢氣、含塵氣體等；
其特點是重復性好，壓損小，無可動部件，量程比寬，響應速度快，在大管徑，低流速，風量范圍變化大及小風量測量方面表現好；
VS110風速風量計結構形式靈活多樣，有一體插入式，分體插入式和管道式三種，適合不同用戶的選用，尤其是插入式結構，使管徑大、壓力低的風量（速）測量變得簡單易行，如煙道、煙囪。
產品特點
• 基于熱擴散測量原理， 無需溫度和壓力補償，即可得到標況風速，標況體積風量或質量風量；
• 可測量風速高至 60Nm/s, 低至 0.5Nm/s ；低流速測量靈敏，可用于氣體檢漏，壓損可忽略；
• 采用自動熱平衡技術，介質溫度自補償，介質溫度 ≤ +150℃,瞬間可至 +200℃ 。
• 探頭經過處理，適度耐溫，耐粉塵（ 抗粘連，對粉塵等小顆粒不敏感 ），耐腐蝕 （具體可依工況進行定制）
• 傳感器無活動部件和壓力傳感部件，抗震性好，工業品質。
• 液晶點陣漢字顯示，直觀方便，操作簡潔明了；
• 內置 5 點風量線性修正；在線動態校正電流輸出；
• 實現大管徑小風量測量，最小風量可測低至零。
• 采用 RS485 通訊，支持 MODBUS-RTU 協議，可以實現工廠自動化，集成化；
• 二路繼電器報警輸出，繼電器常開觸點容量：直流 24VDC， 3A ；
• 安裝維修簡便，在線不斷流裝卸，維護方便；
• 儀表具有 24VDC 電源接線。
技術參數：
| 性能 | 技術參數 | |||||
| 結構形式 | 插入式 | |||||
| 測量介質 | 無結露的非可燃易爆氣體； | |||||
| 管徑范圍 | DN40～3000mm (如需適用于更小管徑可定制) | |||||
| 流速范圍 | 0.5～60 Nm/s | |||||
| 準確度 | ±2.5%讀數±0.5%的滿量程 | |||||
| 工作溫度 | 傳感器：-40～+150℃(需要選型) 轉換器：-20～+45℃ | |||||
| 工作壓力 | 介質壓力≤ 1.0MPa | |||||
| 供電電源 | 電壓DC24V / 電流≥1A | |||||
| 響應速度 | 2s | |||||
| 輸出信號 | 4-20mA(風速或風量輸出現場可調）、RS-485(支持MODBUS-RTU協議） | |||||
| 報警 | 2路繼電器常開觸點、10A/220V/AC、5A/30V/DC | |||||
| 供貨類型 | 分體結構 | |||||
| 管道材質 | 碳鋼 、不銹鋼、塑料等 | |||||
| 現場顯示 | 漢字液晶顯示 | |||||
| 顯示內容 | 標況風速、標況瞬時體積風量、瞬時質量風量、累積風量 | |||||
| 防護等級 | IP65 | |||||
| 傳感器材質 | 不銹鋼 | |||||
選型圖表
|
內容 |
代碼說明 |
||||||||||
|
VS110 |
主機 |
||||||||||
|
傳感器類型 |
D |
標準插入式 |
|||||||||
|
G |
法蘭插入式 |
||||||||||
|
口徑（直接輸入，異型管需標注） |
圓形管道內徑： 40mm -3000mm |
||||||||||
|
方管提供邊長： 40*40-3000*3000 ； 單位： mm |
|||||||||||
|
壓力 (Mpa) |
S |
1.0 |
|||||||||
|
溫度（ ℃ ） |
I |
-20~ 100 ℃ （瞬間可到 150 ℃ ） |
|||||||||
|
II |
-20~ 150 ℃ （瞬間可到 200 ℃ ） |
||||||||||
|
探頭 |
A |
標準型（探桿 304+ 探頭 316 不銹鋼） |
|||||||||
|
輸出信號 ( 可多選 ) |
1 |
4 到 20MA ； |
|||||||||
|
2 |
RS485 接口 (MODBUS-RTU) ； |
||||||||||
|
3 |
頻率輸出； |
||||||||||
|
4 |
2 點繼電器常開觸點 |
||||||||||
|
|
|
||||||||||
|
連接與顯示方式 |
Y |
一體式顯示 |
|||||||||
|
F |
分體式顯示（ 現場如有震動，此項必選 ） |
||||||||||
|
電纜線長度 ( 僅用于分體式顯示 ) |
5 |
5m |
|||||||||
|
10 |
10m |
||||||||||
|
15 |
15m |
||||||||||
|
特殊非標定制功能代碼 |
N |
選型代碼加上 N ，同時合同備注詳細說明。 |
|||||||||
選型舉例：
型號： VS110-D-500-S-II-A-1/2-F-10
說明： VS110 主機，標準插入式傳感器，管道內徑為 500MM ，介質溫度 -40 到 150 度，輸出信號為 4 到 20MA ，帶 RS485 通訊接口，分體式顯示，傳感器和主機之間電纜線長 10 米 。
