NZ-TUF-2000B分體固定式在線超聲波流量計
發布時間：2018-8-13 16:57:43
NZ-TUF-2000B分體固定式在線超聲波流量計典型應用于系統集成配套、水資源、節能、供排水、熱力等聯網監控項目的流量、熱量計量；用于液體的長期在線測量， 可以不用斷管、斷流安裝。主機采用導軌安裝， 傳感器安裝在被測管道上， 主機和傳感器用超聲波流量計專用電纜連接， 即可實現流量測量， 配接溫度傳感器可實現熱 量測量。
NZ-TUF-2000B分體固定式在線超聲波流量計 基本參數：
| 類 別 性 能 、 參 數 | ||
|
主 機
|
原 理 |
超聲波時差原理， 4 字節 IEEE754 浮點運算 |
|
精 度 |
流量： 優于± 1 % | |
|
顯 示 |
可連接 2 * 10 背光型漢字或者 2 * 20 字符型液晶顯示器,支持中、英、意三種語言 | |
|
信號輸出
|
1 路 4 ~ 20mA 電流輸出， 阻抗 0 ~ 1K ， 精度 0 . 1 % | |
| 1 路 OCT 脈沖輸出（ 脈沖寬度 6 ~ 1000ms ， 默認 200ms ） | ||
| 1 路繼電器輸出 | ||
|
信號輸入
|
3 路 4 ~ 20mA 電流輸入， 精度 0 . 1 %， 可采集溫度、壓力、液位等信號 | |
| 可連接三線制 PT100 鉑電阻， 實現熱量測量 | ||
|
數據接口 |
隔離 RS485 串行接口， 可通過 PC 電腦對流量計進行升級， 支持 MODBUS 等協議 | |
|
專用電纜 |
定制雙絞線， 一般情況下限于 50 米； 選用 RS485 通訊， 傳輸距離可達千米以上
|
|
|
管道情況
|
管 材 |
鋼、不銹鋼、鑄鐵、水泥管、銅、 PVC 、鋁、玻璃鋼等質密的管道， 允許有襯里 |
|
管 內 徑 |
15 ~ 6000mm | |
|
直 管 段 |
傳感器安裝點zui好滿足： 上游 10D ， 下游 5D ， 距泵出口 30D （ D 為管徑） | |
|
測量介質
|
種 類 |
水、海水、工業污水、酸堿液、酒精、啤酒、油類等能傳導超聲波的單一均勻的液體 |
|
溫 度 |
溫度：- 3 0 ~ 160 ℃ | |
|
濁 度 |
10000ppm 且氣泡含量小 | |
|
流 速 |
0 ~ ± 10m / s | |
|
工作環境
|
溫 度 |
主機：- 20 ~ 60 ℃； 流量傳感器：- 3 0 ~ 160 ℃ |
|
濕 度 |
主機： 85 % RH ； 流量傳感器： 可浸水工作， 水深≤ 2 m （ 注： 傳感器灌膠后） | |
|
電 源 |
DC8 ~ 36V 或 AC85 ~ 264V | |
|
功 耗 |
1 . 5W | |

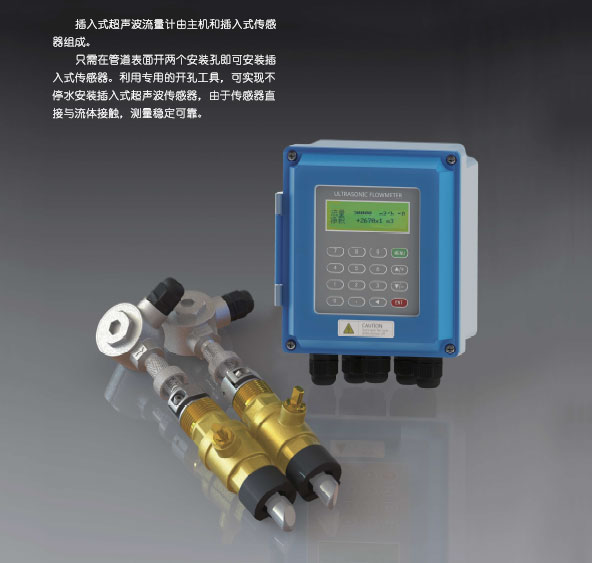

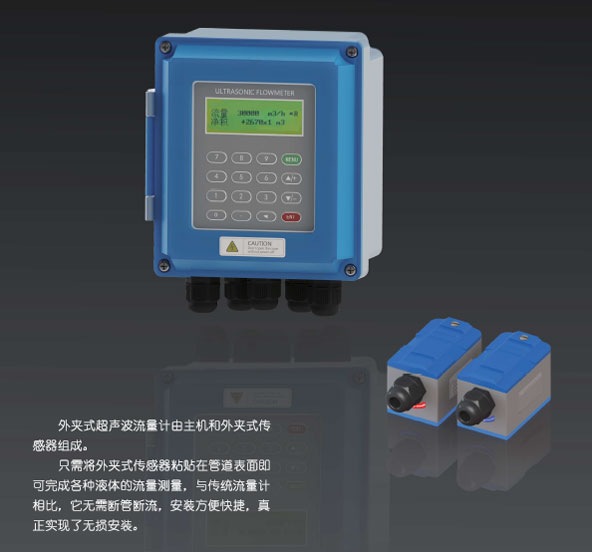

NZ-TUF-2000B分體固定式在線超聲波流量計 測量組成圖：

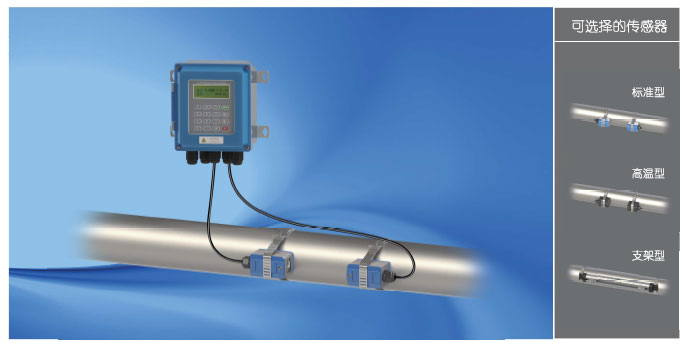

固定分體外夾式安裝測量圖：

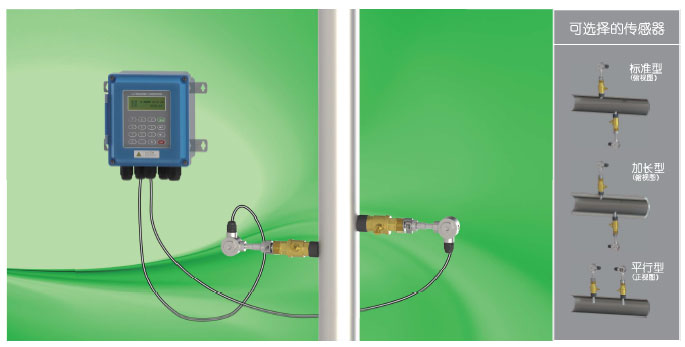

固定分體插入式安裝測量圖：

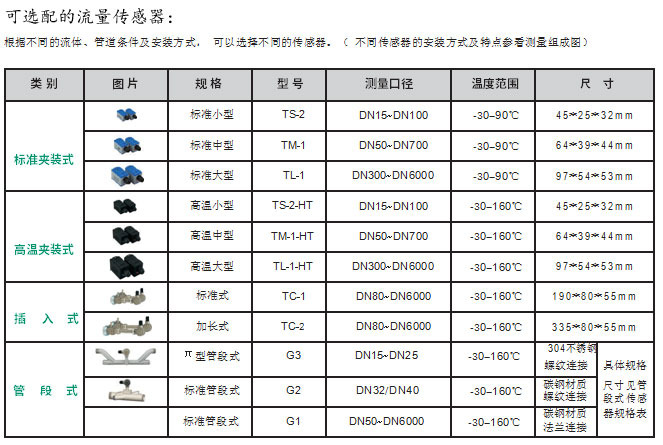

NZ-TUF-2000B分體固定式在線超聲波流量計 可選配探頭圖表：

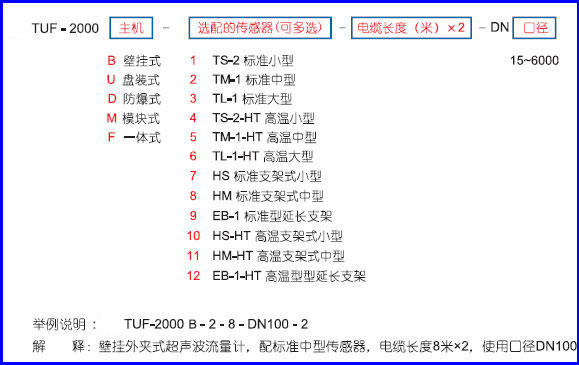

NZ-TUF-2000B分體固定式在線超聲波流量計 選型圖表：
