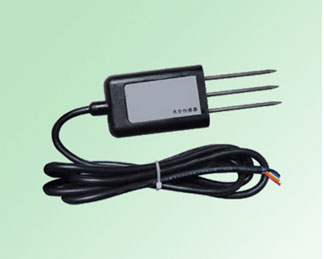

土壤水分傳感器 FDS-100
發布時間：2016-6-15 22:35:17
該土壤水分傳感器由電源模塊、變送模塊、漂零及溫度補償模塊、數據處理模塊等組成，傳感器內置信號采樣及放大、漂零及溫度補償功能，用戶接口簡潔、方便。

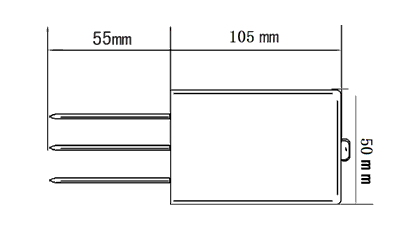

⊙ 外型規格
⊙ FDS-100土壤水分傳感器 技術參數
◆ 測量參數：相對飽和含水率
◆ 單 位： %
◆ 量 程： 0 ～ 100%
◆ 探針長度： 5.5cm
◆ 探針直徑： 3mm
◆ 探針材料：不銹鋼
◆ 密封材料：環氧樹脂
◆ 測量精度：± 3%
◆ 工作溫度范圍： -40 ℃～ 85 ℃
◆ 測量穩定時間： 2 秒
◆ 響應時間：＜ 1 秒
◆ 測量主頻： 100 Ｍ Hz
電壓型：
◆ 工作電壓： 7 ～ 24V
◆ 工作電流： 25 ～ 35mA ，典型值 28mA （電壓型）
◆ 輸出信號：電壓型 0 ～ 2V DC （量程可定制為 0.4 ～ 2V DC ）
電流型：
◆ 工作電壓： 12 ～ 24V
◆ 工作電流： >30mA
◆ 輸出信號： 0 ～ 20mA, （量程可定制為 4 ～ 20mA ）
◆ 測量區域：以中央探針為中心，圍繞中央探針的直徑 7cm 、高 7cm 的圓柱體
◆ 電纜長度： 1.5 米 ( 標配 )
（ 1 ）本傳感器體積小巧化設計，攜帶方便，安裝、操作及維護簡單。
（ 2 ）結構設計合理，不繡鋼探針保證使用壽命。
（ 3 ）土質影響較小，應用地區廣。
（ 4 ）測量精度高，性能可靠，確保正常工作
（ 5 ）響應速度快，數據傳輸效率高。
適用于節水農業灌溉、溫室大棚蔬菜、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。
• 線色說明（請認真查看您所購買的線色，然后依據下表進行接線）
|
棕線 |
電源輸入 |
|
藍線 |
電壓信號/電流信號 |
|
黑線 |
地線 |
FDS-100土壤水分傳感器 操作說明：
（ 1 ）傳感器有兩種插用方法：
①傳感器豎插使用（見下圖 1 ）：將傳感器垂直 90 度插入被測土壤中，插入時請勿搖晃傳感器，以防傳感器探針被壓彎，損壞探針。
②多路傳感器平插使用（見下圖 2 ）：將傳感器平行插入被測土壤中。此方法用于多層土壤水分檢測，濕度頭間距 10cm 排列，防止相互干擾。插入時請勿搖晃傳感器，以防傳感器探針被壓彎，損壞鋼針。
（ 2 ）當感覺被測土壤里有硬塊或異物時，請重新選擇被測土壤位置繼續檢測。
（ 3 ）操作注意事項：
①測量前應選擇密度均勻的土壤作為被測對象
②請勿將傳感器探針插入硬土塊中，防止探針損壞
③不可直接拽拉電纜將傳感器移出土壤，用手握住環氧樹脂外包裝被測土壤
④使用完畢后，用毛刷掃除探針上的土塵，并用柔軟的布擦干探針，保護濕度探頭干凈，增加使用壽命
⊙ 常見故障現象及解決方法
1 、傳感器輸出信號異常
◆查看供電電壓是否穩定
◆查看供電范圍是否正常
◆檢查線路是否虛接
2 、傳感器無信號輸出
◆查看電源正負極和地線是否連接正確
◆檢查電源電壓是否符合要求
