組合式多路校驗儀 NET-3080
發布時間：2016-6-13 13:04:17

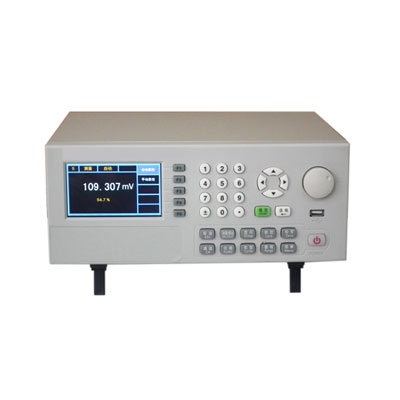

NET-3080組合式多路校驗儀 是一款臺式校準儀器，它采用 1 臺主機 + 信號模塊 ( 最多可達 8 路 ) 的工作模式，各路信號間完全隔離、同時使用，有效地實現了客戶按需選擇、避免浪費和隨時的功能擴充，可大限度的滿足客戶的需求，多種通訊方式（支持 Rs232、Lan、USB、GPIB）可滿足客戶不同的應用需要。
本產品有效解決了目前現有的校準儀器功能固定、局限性大的問題；用戶根據自己的需要、選配不同的信號模塊，可以自由組合出一臺符合實際應用的產品。
NET-3080組合式多路校驗儀 主機特點：
• 顯示屏： 4.3 英寸彩屏（分辨率 480*272）。
• 支持的信號模塊數量： 8 路，相互全隔離。
• 顯示方式：?jiǎn)温贰?2 路、 4 路、 8 路可選，支持循環顯示（間隔時間可設）。
• 輸出方式：同時支持鍵入值、光標移位和旋鈕調節三種形式。
• 支持 % 顯示。
• 支持歷史數據圖形顯示。
• 支持最大值、最小值、平均值顯示。
• 支持測量值鎖定。
• 支持步進、階躍、斜坡、定點輸出等方式。
• 友好的人機互動界面，便捷的操作方式；主機軟件可由客戶自行升級。
• 提供多種接口函數，支持客戶的二次開發。
• 數據記憶功能：多達 10000 組的數據存貯記憶功能。
• 支持模塊間邏輯條件反應，響應速度： 100ms ，與外部 I/O 口的響應速度： 20μs 。
• 通信方式：標準配置 RS232、LAN、USB ，可選配置 GPIB ，通信協議免費提供。
• 供電方式： 220 V.AC ± 10% ， 50HZ ，可選 100/110V.AC ± 10% （訂貨時說明）。
• 主機功耗：?jiǎn)螜C 5W ，使用 USB 功能時為 10W 。
• 信號模塊允許最大功耗：?jiǎn)温纺K最大 10W ， 8 路信號模塊合計最大 20W 。
NET-3080組合式多路校驗儀 信號模塊技術指標：（所有端口支持 220V.AC 誤接、36V.DC 誤接，短路自恢復功能）
|
模塊名稱 |
型號 |
功能 |
量程范圍（分辨率） |
精度(讀數%+量程%) |
最大功耗 |
|
電流測量輸出模塊 |
30P01 |
電流輸出 |
0～24 mA（0.0001 mA） |
0.05+0.005 |
2W |
|
電流測量 |
-24mA～24 mA（0.0001 mA） |
||||
|
電流測量輸出模塊 |
30P02 |
電流輸出 |
同“ 30P01 ” |
0.02+0.005 |
2W |
|
電流測量 |
|||||
|
電壓電阻測量輸出模塊 |
30P03 |
電壓測量 |
-200mV～200mV（0.001mV） |
0.05+0.005 |
1.5W |
|
電壓輸出 |
-15mV～200mV（0.001mV） |
||||
|
電阻測量 |
0～450 Ω（0.001 Ω） |
||||
|
電阻輸出 |
0～450 Ω（0.001 Ω） |
0.05+0.01 |
|||
|
電壓電阻測量輸出模塊 |
30P04 |
電壓測量 |
同“ 30P03 ” |
0.02+0.005 |
1.5W |
|
電壓輸出 |
|||||
|
電阻測量 |
|||||
|
電阻輸出 |
0.02+0.01 |
||||
|
頻率模塊 |
30P05 |
頻率測量 |
1~99.9999Hz（0.0001Hz） |
0.01+0.005 |
0.5W |
|
頻率輸出 |
0~200.000Hz（0.001Hz） |
0.01+0.005 |
|||
|
多信號輸出模塊 |
30P06 |
電壓輸出 |
-15mV～200mV（0.001mV） |
0.05+0.005 |
2W |
|
電流輸出 |
0～24 mA（0.0001 mA） |
||||
|
電阻輸出 |
0～450 Ω（0.001 Ω） |
0.05+0.01 |
|||
|
頻率輸出 |
0~200.000Hz（0.001Hz） |
0.01+0.005 |
|||
|
多信號測量模塊 |
30P07 |
電壓測量 |
-200mV～200mV（0.001mV） |
0.05+0.005 |
1W |
|
電流測量 |
-24mA～24mA（0.0001 mA） |
||||
|
電阻測量 |
0～450 Ω（0.001 Ω） |
||||
|
頻率測量 |
1~99.9999Hz（0.0001Hz） |
0.01+0.005 |
|||
|
熱工多信號輸出模塊 |
30P08 |
電壓輸出 |
同“ 30P06 ”，增加熱電偶 J、K、T、E、R、S、B、N ；熱電阻 Pt100、Pt1000、Cu50、Cu100 溫度表格 |
0.05+0.005 |
2W |
|
電流輸出 |
|||||
|
電阻輸出 |
0.05+0.01 |
||||
|
頻率輸出 |
0.01+0.005 |
||||
|
熱工多信號測量模塊 |
30P10 |
電壓測量 |
同“ 30P07 ”，增加熱電偶 J、K、T、E、R、S、B、N ；熱電阻 Pt100、Pt1000、Cu50、Cu100 溫度表格 |
0.05+0.005 |
1W |
|
電流測量 |
|||||
|
電阻測量 |
|||||
|
頻率測量 |
0.01+0.005 |
||||
|
I/O模塊 |
30P12 |
I/O信號 |
8路開關量輸入輸出信號，響應時間<20μs |
|
0.5W |
|
電源輸出模塊 |
30P13 |
電源輸出 |
0~36V 可調 , 最大負載電流 200mA |
|
8W |
• 上述功能精度適用溫度范圍 18~38 ℃ 。
• 上述功能中“電流輸出”均支持有源、無源輸出方式， 20mA 最大負載為 1kΩ 。
• 上述功能中“電流測量”均支持環路測量方式，回路電壓 24V±0.5V 。
• 上述功能中“電阻測量”均支持三線、四線方式，支持通斷測試。
• 上述功能中“頻率測量”，測量 靈敏度： 10Hz～10kHz ， Vp-p ≥ 1V ；其余 Vp-p ≥ 2V ；波形：方波，其他波形的誤差需另加 5 個計數，可直接測量市電頻率。
• 上述功能中“頻率輸出”，輸出波形：方波， 正弦波等， 幅值 0~10V 可調。
• 上述功能中“電阻輸出”，允許外界激勵電流 0.15~4mA 。
• 上述功能中“電壓輸出”均支持容性負載。
• 溫度補償選配 PT100 熱電阻（型號 30A01），補償精度 0.2 ℃、補償溫度范圍： -40℃～60 ℃。
• 信號板選型注意事項：信號板累加總功率應 ≤ 20W 。
• 因信號采樣板種類會(huì )隨時增加，敬請關注本公司官網，以最新的發布為準。
定制服務：
• 提供特殊信號模塊的定制；
• 可提供模塊管腳定義供用戶自行開發信號模塊；
• 根據客戶需要對面板按鍵或顯示界面重新定義；
• 根據客戶需要開發上位管理軟件，或多機間邏輯條件設置功能。
NET-3080組合式多路校驗儀 熱電偶、熱電阻種類、精度表格：
|
分度號 |
量程范圍 |
分辨率 |
精度（℃） |
|
J |
-200 ℃～0 ℃ |
0.1 ℃ |
1.0 |
|
K |
-200 ℃～0 ℃ |
0.1 ℃ |
1.2 |
|
T |
-200 ℃～0 ℃ |
0.1 ℃ |
1.2 |
|
E |
-200 ℃～0 ℃ |
0.1 ℃ |
0.9 |
|
R |
-20 ℃～0 ℃ |
0.1 ℃ |
2.5 |
|
S |
-20 ℃～0 ℃ |
0.1 ℃ |
2.5 |
|
B |
600 ℃～800 ℃ |
0.1 ℃ |
2.2 |
|
N |
-200 ℃～0 ℃ |
0.1 ℃ |
1.5 |
|
Pt100 |
-200 ℃～850 ℃ |
0.1 ℃ |
0.3 |
|
Pt1000 |
-200 ℃～650 ℃ |
0.1 ℃ |
0.15 |
|
Cu50 |
-50 ℃～150 ℃ |
0.1 ℃ |
0.5 |
|
Cu100 |
-50 ℃～150 ℃ |
0.1 ℃ |
0.25 |
• 可根據客戶需要添加新的熱電偶、熱電阻種類。
• 熱電阻指標為四線制指標。
