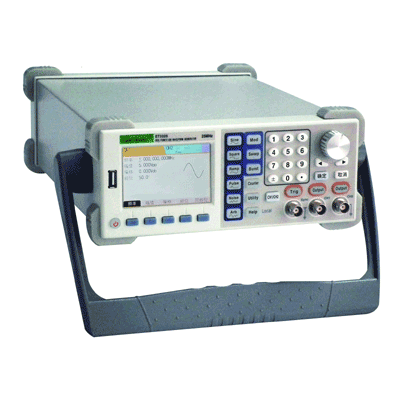

雙通道函數波形發生器 NET3325
發布時間：2016-6-13 13:00:03
NET3325雙通道函數/波形發生器 最高輸出頻率：為 25MHz，采用直接數字合成（DDS）技術設計，能夠產生準確、穩定、低失真的輸出信號。
• 采用3.5寸 480x320TFT 液晶屏，具有清晰的圖形化界面
• 支持中英文菜單
• 按鍵幫助，方便獲取信息
• 文件管理，支持 U 盤和本地存儲
NET3325雙通道函數/波形發生器主要特色：
• 雙通道輸出，最高輸出頻率： NET3325 型為 25MHz 、 NET3340 型為 40MHz ，
• 雙通道之間相互獨立，具有相位同步功能
• 160MSa/S 采樣率， 12 位垂直分辨率， 16k 存儲深度
• 內置 5 種基本波形和 32 種其它波形
• 波形存儲：支持 10 組用戶自定義編輯的波形
• 邊沿時間可設的脈沖波輸出
• 內部/外部 AM 、 FM 、 FSK 調制功能
• 線性/對數掃頻和脈沖串波形的輸出
• 帶 160MHz 高精度頻率計
• 具備 RS232 接口、 USB Device 、 USB Host 接口，支持 U 盤存儲
• 配備多功能波形編輯軟件
NET3325 、 NET3340 雙通道函數/波形發生器產品技術指標:
| 頻率特性 | |||||
| NET3325 | NET3340 | ||||
| 波形種類 | 正弦波，方波，三角波，脈沖，噪聲，任意波（含 DC ） | ||||
| 正弦波 | 1uHz ~ 25MHz | 1uHz ~ 40MHz | |||
| 方波 | 1uHz ~ 5MHz | 1uHz ~ 10MHz | |||
| 三角波 | 1uHz ~ 500kHz | 1uHz ~ 1MHz | |||
| 噪聲（ -3dB ） | 7MHz 帶寬 | 7MHz 帶寬 | |||
| 脈沖 | 100uHz ~ 5MHz | 100uHz ~ 10MHz | |||
| 任意波 | 1uHz ~ 5MHz | 1uHz ~ 10MHz | |||
| 頻率分辨率 | 1uHz | ||||
| 頻率準確度 | ± 10ppm | ||||
| 正弦波特性 | |||||
| 諧波失真＞1Vpp | 0~1MHz:＜-45dBc ；1MHz~5MHz:＜-40dBc；10MHz~20MHz:＜-35dBc 20MHz~40MHz:＜-30dBc | ||||
| 總諧波失真 | ＜ 0.5% （ 10Hz-20kHz ， 1Vpp ） | ||||
| 方波信號特性 | |||||
| 上升/下降時間 | ＜ 25ns | ||||
| 過沖 | ＜ 3% | ||||
| 占空比 | 1%~99%≤100kHz；20%~80% ≤ 5MHz；40%~60% ≤ 10MHz（0.1% 解析度） | ||||
| 不對稱性 （ 50% 占空比） | 1% 的周期 + 5ns | ||||
| 鋸齒波特性 | |||||
| 線性度 | ≤峰值輸出的 0.5% （典型值， 1kHz ， 1Vpp ，對稱性 100% ） | ||||
| 對稱性 | 0.0~100.0% （解析度 0.1% ） | ||||
| 脈沖波特性 | |||||
| 脈沖寬度 | ≥ 20ns | ||||
| 邊沿跳變時間 | ≥ 20ns | ||||
| 過沖 | ＜ 5% | ||||
| 任意波特性 | 通道 CH1 | 通道 CH2 | |||
| 采樣速率 | 160MSa/S | 160MSa/S | |||
| 波形幅值分辨率 | 12bits | 10bits | |||
| 波形長度 | 16k | 4k | |||
| 最小上升/下降時間 | ＜ 25ns | ＜ 25ns | |||
| 存儲數量 | 10 個波形 | 10 個波形 | |||
| 輸出特性 | |||||
| 振幅 （ 50 Ω） | |||||
| 范圍 | 1mVpp~10Vpp ≤ 20MHz 1mVpp~5Vpp ＞ 20MHz | 1mVpp~3Vpp ≤ 20MHz 1mVpp~1.5Vpp ＞ 20MHz | |||
| 準確度 | ± 2% 設置值± 2mVpp （ 1kHz 正弦波， 0 偏置， >10mVpp ） | ||||
| 分辨率 | 1mV 或 3 位 | ||||
| 平坦度 （相對于 1k 正弦波， 1Vpp ） | ± 0.1dB ，≤ 100kHz ± 0.3dB ，≤ 5MHz ± 0.4dB ，≤ 25MHz | ||||
| 偏移 （ 50 Ω） | |||||
| 范圍 | ± 5Vpk , ac + dc | ± 1.5Vpk , ac + dc | |||
| 準確度 | ±（ 2% 設置值 +5mV+0.5% 振幅） | ||||
| 輸出阻抗 | 50 Ω | ||||
| 保護 | 短路保護，過載自動禁止波形輸出 | ||||
| SYNC 輸出 | |||||
| 電平 | TTL 兼容 | ||||
| 阻抗 | 50 Ω | ||||
| AM 調制（CH1） | |||||
| 載波 | 正弦波、方波、鋸齒波、脈沖波、任意波（ DC 除外） | ||||
| 源 | 內部/外部 | ||||
| 調制波 | 正弦波、方波、三角波、斜波 | ||||
| 調制頻率 | 2mHz~20kHz | ||||
| 調制深度 | 0%~120% | ||||
| FM 調制（CH1） | |||||
| 載波 | 正弦波、方波、鋸齒波、脈沖波、任意波（ DC 除外） | ||||
| 源 | 內部/外部 | ||||
| 調制波 | 正弦波、方波、三角波、斜波 | ||||
| 調制頻率 | 2mHz~20kHz | ||||
| 頻偏 | 0~ 最大載波頻率 | ||||
| FSK 調制（CH1） | |||||
| 載波 | 正弦波、方波、鋸齒波、脈沖波、任意波（ DC 除外） | ||||
| 源 | 內部/外部 | ||||
| 調制波 | 50% 占空比的方波 | ||||
| 鍵控頻率 | 2mHz~1MHz | ||||
| 掃頻（CH1） | |||||
| 載波 | 正弦波、方波、鋸齒波、脈沖波、任意波（ DC 除外） | ||||
| 類型 | 線性/對數 | ||||
| 起始/截止頻率 | 1uHz~ 最大載波頻率 | ||||
| 掃頻時間 | 1ms~500s | ||||
| 觸發源 | 手動、內部、外部 | ||||
| 脈沖串特性（CH1） | |||||
| 載波 | 正弦波、方波、鋸齒波、脈沖波、噪聲、任意波（ DC 除外） | ||||
| 脈沖計數 | 1~65535 或無限、門控 | ||||
| 起始/停止相位 | 0~360 ° | ||||
| 內部周期 | 1us~500s | ||||
| 門控源 | 外部 | ||||
| 觸發源 | 內部、外部、手動 | ||||
| 頻率計 | |||||
| 頻率范圍 | 1Hz~160MHz | ||||
| 頻率分辨率 | 6 位/秒 | ||||
| 電壓范圍 | 100mVpp~5Vpp | ||||
| 輸入阻抗 | 1M Ω | ||||
| 觸發輸入 | |||||
| 電平 | TTL 兼容 | ||||
| 斜率 | 上升/下降 | ||||
| 脈沖寬度 | ＞ 100ns | ||||
| 輸入阻抗 | ＞ 10k Ω， DC 耦合 | ||||
| 反應時間 | ＜ 500ns （脈沖串） | ||||
| ＜ 10us （掃頻） | |||||
NET3325雙通道函數/波形發生器一般技術規格:
• 電源電壓： 100~240V ， 45~65Hz
• 功耗： <40W
• 顯示： 3.5 寸 TFT 液晶屏，分辨率 480 × 320 、色彩 16M 色
• 溫度范圍：操作狀態 10 ℃ ~+40 ℃、非操作狀態 -10 ℃ ~+60 ℃
• 濕度范圍： 0~40 ℃范圍內，≤ 90 ％相對濕度
• 接口： RS232 ， US B Host ， USB Device
標配附件：
• 30A 51 型三芯電源線 1 根
• 33A 52 型 BNC 同軸電纜 1 根
• 光盤 1 張
選配附件：
• 33P01 型 BNC- 鱷魚夾線
• 32P02 型機柜安裝套件
• 32P04 型 RS232 串口線
• 32P05 型 USB 數據線
