超聲波熱量表 NZ-TUC-2000S
發布時間：2014-12-4 19:17:38
體積：170×180×56mm
NZ-TUC-2000S工業型分體式超聲波熱量表-主要特點:
測量范圍大 選用不同型號的傳感器 , 可實現口徑 DN20 ～ DN6000mm 管道流量的測量
測量?jì)热葚S富 中文顯示瞬時熱流量、瞬時流量、流速、累積熱量、累積流等量
可靠性高 采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高
強大的記憶功能 自動記憶前128日、前64月、前五年累積熱量和流量、年月日累積數據都可以通過MODBUS協議讀出
定時打印輸出功能 22項可編程定時打印內容，實現了數據自動定時打印輸出或自動記錄
可編程定量控制器 具有一個可編程內置的定量控制器，可以使用外部輸入信號或MODBUS指令啟動
NZ-TUC-2000S工業型分體式超聲波熱量表基本參數:
| 可選配的傳感器 | 基本型號 | 測量范圍 | 流體溫度 | 精度 | |
| 標準外夾式 | TS-1(小型) | TUC-2000SNB1 | DN15-100mm | -30℃～90℃ | ±2% |
|
TM-1(中型) | TUC-2000SNB2 | DN50-700mm | ||
| TL-1(大型) | TUC-2000SNB3 | DN300-6000mm | |||
| 高溫外夾式 | THS-1(小型) | TUC-2000SNB4 | DN15-100mm | -30℃～160℃ | |
|
THM-1(中型) | TUC-2000SNB5 | DN300-700mm | ||
| 插 入 式 | TC-1(標準插入) | TUC-2000SNC1 | DN80-6000mm | -40℃～160℃ | |
|
TLC-2(加長插入) | TUC-2000SNC2 | |||
| 標準管段式 | 標準管段式 | TUC-2000SNG |
DN15-1000mm (詳見附錄2) |
-40℃～160℃ | ±0.5% |
|
|||||
| 電 源 | 一次表DC8-36V, 二次表AC220V或DC24V | ||||
| 輸 入 | 3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入 | ||||
| 輸 出 | 隔離 RS232/RS485 輸出,2 路隔離 OCT輸出，1 路隔離 4-20mA 輸出( 無源 ) | ||||
| 通信協議 | METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議 | ||||
分體式超聲波熱量表=分體式超聲波流量計+PT100三線制鉑電阻
|
選 擇 的 主 機 |

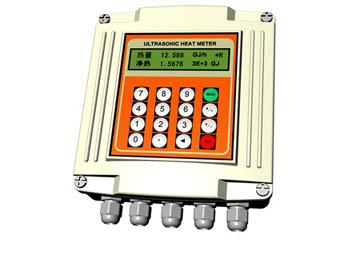

 壁掛型 TUC-2000SB 用于掛墻安裝 尺寸：170×180×56mm |
外夾式熱量測量圖 |
|
||
 盤裝型 TUC-2000SS 用于儀表盤安裝 尺寸：84×168mm |
插入式熱量測量圖 | |
|
||
 壁掛型 TUC-2000SD 防爆等級DⅡBT4 尺寸：285×265×90mm |
管段式熱量測量圖 | |
|
最新接線圖：
