NZ-XSD4系列4通道數顯儀表 為 2 ～ 4 路測量輸入，各輸入獨立顯示；與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分及力和位移等物理量的測量、變換、顯示、傳送和控制。



特別適合：



• 通道之間相互關連，需要加、減、比較等運算的應用

• 縮小測量控制儀表的尺寸

• 降低設備成本



主要特點：



• 誤差小于 0.2%F . S ，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度

• 適用于電壓、電流、熱電阻、熱電偶、 mV 、電位器、遠傳壓力表等信號類型

• 儀表內置 1 個運算單元，其運算結果用于顯示、通訊、變送、報警、打印。該運算單元通過設定對通道之間的測量值進行以下任意 1 種運算：加、減（限 2 通道儀表）、計算平均值、判斷最大值（或最小值）

• 1 ~ 4 點報警輸出，報警靈敏度獨立設定。具備延時報警功能，有效防止干擾等原因造成誤報。每個報警點可通過設定分配到指定通道或運算單元。

• 全透明、高速、高效的網絡(luò )化通信接口，實現計算機與儀表間完全的數據傳送和控制。獨有的控制權轉移功能使計算機可以直接控制儀表的報警輸出和變送輸出。讀取一個測量數據的時間小于10ms提供測試軟件，組態軟件和應用軟件技術支持

• 具備帶硬件時鐘的打印接口和打印單元，實現手動、定時、報警打印功能



4 通道數字式儀表采用單片機嵌入式組合設計，硬件擴充性強，軟件平臺靈活，可以擴展開關量輸入、定時、程序順序控制等，不局限于標準功能�？砂磳�(shí)際需要組合，以實現最佳性能。



NZ-XSD4系列4通道數顯儀表-選型表：



■ 2 ～ 4 路測量輸入，各輸入獨立顯示。

■ 0.2 級精度，測控速度 0.4 ～ 0.8 秒（ 0.2 秒×通道數）。

■ 2 通道輸入時，具備平均、最大、最小、加、減五種運算方式，運算的結果可用于報警、變送、通訊。

■ 3 通道輸入和 4 通道輸入時，具備平均、最大、最小三種運算方式，運算的結果可用于報警、變送、通訊。

■ 1 路（ 3 、 4 通道輸入的儀表）或 2 路（ 2 通道輸入的儀表）變送輸出，可設置為各通道的測量值或運算值。

■ 報警

2 通道輸入的儀表，有 4 個報警設定點，可選配 2 ～ 4 點報警輸出，有 4 種報警方式可設：

① 獨立報警方式：實現測量值或運算值的上、下限，雙上限，雙下限報警輸出。

② 公用報警方式 1 ： 2 個報警輸出點。

第 1 點輸出為 1~4 個報警設定點共用，任何 1 個報警設定點處于報警狀態則閉合。

第 2 點輸出用于控制蜂鳴器，任何 1 個報警設定點從非報警狀態進入報警狀態則閉合。帶鎖定和面板操作解除鎖定功能。

③ 公用報警方式 2 ： 2 個報警輸出點。

第 1 點輸出為第 1 、第 2 報警設定點共用，第 2 點輸出為第 3 、第 4 報警設定點共用。均帶鎖定和面板操作解除鎖定功能。

④ 公用報警方式 3 ： 3 個報警輸出點。

第 1 點輸出為第 1 、第 2 報警設定點共用，第 2 點輸出為第 3 、第 4 報警設定點共用，均不帶鎖定功能。第 3 點輸出用于控制蜂鳴器，任何 1 個報警設定點從非報警狀態進入報警狀態則閉合，帶鎖定和面板操作解除鎖定功能。

3 通道和 4 通道輸入的儀表，有 6 個（ 3 通道儀表）或 8 個（ 4 通道儀表）報警設定點， 2 個報警輸出點。有 3 種報警方式可設：

① 獨立報警方式： 2 個報警輸出點，可分配給任意通道測量值或運算值的上限或下限報警。

② 共用報警方式 1 ： 2 個報警輸出點。

第 1 點輸出為全部報警設定點共用，任何 1 個報警設定點處于報警狀態則閉合。

第 2 點輸出用于控制蜂鳴器，任何 1 個報警設定點從非報警狀態進入報警狀態則閉合，并帶鎖定和面板操作解除鎖定功能。

③ 共用報警方式 2 ： 2 個報警輸出點。第 1 點輸出為 1 、 3 、 5 、 7 報警設定點共用，第 2 點輸出為 2 、 4 、 6 、 8 報警設定點共用。



內容

代碼說明

NZ-XSD4/

2～4 通道輸入； 0.2 級測量精度；測控速度 0.4～0.8 秒（0.2 秒×通道數）

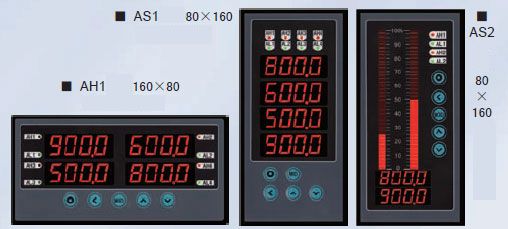

外形尺寸

AH

160 × 80 × 125 開孔尺寸： 152 × 76

AS

80 × 160 × 125 開孔尺寸： 76 × 152

面板規格 (2 為選件 )

1

基本型 4 位 LED ×通道數

2

光柱型 雙 4 位 LED + 雙光柱 （限 2 通道輸入）

通道數

2～4

2～4 通道輸入，標準配置為 2 通道，超過 2 通道單獨計費。

順序表示 4 個通道的輸入信號 （其它輸入信號，訂貨時說明；有幾個通道就寫幾個通道的輸入信號）

E

E

E

E

熱電偶（K/S/R/B/N/E/J/T ）；

R

R

R

R

熱電阻（Pt100/Cu100/Cu50/BA1/BA2/G53 ）；

I

I

I

I

直流電流（4～20）mA、（0～10）mA、（0～20）mA ；

V

V

V

V

直流電壓（0～5）V、（1～5）V、（0～10）V ；

W

W

W

W

電位器（500 Ω～ 10K Ω）

報警（選件）

T1～4

2 通道最多 4 點； 3、4 通道最多 2 點； (250V AC/3A ，阻性負載 ) 。

變送（選件） （2 通道輸入儀表可同時任意組合選擇 2 路） （分辨率： 1/3000 ；負載能力： 600 Ω）

A1

電流輸出（4～20）mA、（0～10）mA、（0～20）mA

A2

電壓輸出（1～5）V、（0～5）V

A3

電壓輸出（0～10）V

A4

電壓輸出（-5V～+5V ）

A5

電壓輸出（-10V～+10V ）

外供電源（選件）

B1

24V ± 5% 50mA 以下

B1G

24V ± 5% 100mA 以下

B2

12V ± 5% 50mA 以下

B2G

12V ± 5% 100mA 以下

通訊（選件） （通訊速率： 2400、4800、9600、19200 ） （通訊地址： 0～99 ）

S1

TC ASCII 協議 RS232

S2

TC ASCII 協議 RS485

M1

Modbus-RTU 協議 RS232

M2

Modbus-RTU 協議 RS485

打印接口（選件）

P

電源規格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz ；10-24V DC



注： 1 、 標準信號及量程列表



輸入信號類型		量程范圍	輸入信號類型		量程范圍
電 壓	0~5VDC	-1999~9999	電 流	4~20mA	-1999~9999
	1~5VDC			0~10mA
				0~20mA
熱 電 阻	Pt100	-200.0~ 400. 0 ℃	熱 電 偶	K	0~ 1350 ℃
	Cu100	-50.0~ 150.0 ℃		S	0~ 1750 ℃
	Cu50	-50.0~ 150.0 ℃		R	0~ 1750 ℃
	BA1	-200.0~ 650.0 ℃		B	250~ 1800 ℃
	BA2	-200.0~ 400.0 ℃		E	0~ 700 ℃
	G53	-50.0~ 150.0 ℃		J	0~ 920 ℃
				T	0~ 400 ℃
				N	0~ 1300 ℃



2 、技術規格



2.1 基本技術規格



• 電 源：85V~265VAC，功耗小于8VA；10V~36VDC，功耗小于6VA其它電源規格以隨機說明書為準

• 工作環境：0℃~50℃，濕度低于 90%R.H 寬溫范圍的儀表需在訂貨時注明

• 顯示范圍：-1999~9999 ，小數點位置可設定

• 顯示分辨力： 1/10000

• 輸入信號類型：電壓、電流、熱電阻、熱電偶、 mV 、電位器、 遠傳壓力表 7 種，其中
電 壓： 1V~5V DC ， 0V~5V DC 可通過設定選擇
電 流： 4mA~20mA ， 0mA~10mA ， 0mA~20mA 可通過設定選擇
熱電阻： Pt100 ， Cu100 ， Cu50 ， BA1 ， BA2 ， G53
可通過設定選擇
熱電偶： K ， S ， R ， B ， N ， E ， J ， T 可通過設定選擇
其它輸入信號或分度號需在訂貨時注明

• 基本誤差：小于± 0.2%F . S

• 測量分辨力： 1/60000 ， 16 位 A/D 轉換器

• 測量控制周期：通道數× 0.2 秒



2.2 選配件技術規格



• 報警輸出

• 報警方式及報警輸出方式通過設定選擇。延時報警功能

• 繼電器輸出：觸點容量 220V AC ， 3A

• OC 門輸出（訂貨時注明）：電壓小于 30V ，電流小于 50mA

• 變送輸出

• 光電隔離

• 4mA~20mA ， 0mA~10mA ， 0mA~20mA 直流電流輸出，通過設定選擇。負載能力大于 600Ω

• 1V~5V ， 0V~5V ， 0V~10V 直流電壓輸出，需訂貨時注明

• 輸出分辨力： 1/3000 （內部分辨力 1/4000），誤差小于± 0.2% F.S

• 通信接口

• 光電隔離

• RS232 、 RS485 標準，在訂貨時注明

• 儀表地址 0~99 可設定

• 通信速率 1200 、 2400 、 4800 、 9600 、 19200 通過設定選擇

• 儀表收到計算機命令到發出相應數據的回答延遲：以“ # ”為定界符的命令，回答延遲小于 500 μ s ；其它命令的回答延遲小于 100ms

• 配套測試軟件，提供組態軟件和應用軟件技術支持

• 打印接口及打印單元

• 內置硬件時鐘，停電不影響走時，自動調整閏年，大、小月

• 手動，手動 + 定時，手動 + 定時 + 報警三種打印方式通過設置選擇

• 打印內容：時間（年、月、日、時、分），報警狀態，測量值，工程量單位

• 打印單元為 16 列字符型微型打印機，供電方式與儀表相同，特殊的打印要求可在訂貨時注明

• 外供電源

• 普通電源：用于給變送器供電，輸出值與標稱值的誤差小于± 5% ，負載能力大于 60mA

• 精密電源：用于給壓力、荷重等傳感器供電，輸出值與標稱值的誤差小于 0.2% ，負載能力大于 40mA

• 24V DC ， 12V DC ， 5V DC 或其它規格，需在訂貨時注明
