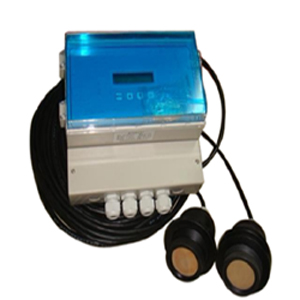

NZ668A系列超聲波液位差計 具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特按，可應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫等領域。

本儀器可通過 4~20mA 或 RS485 （ Modbus 協議）連接到各種 DCS 系統中，為工業的自動化運行，提供實時的液位數據。

NZ668A系列超聲波液位差計 具有如下特點：

•  穩定可靠

在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件。


•  技術

聲波技術軟件可進行回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。


•  精度高

液位精度達到± 0.3 ％，能夠抗多種干擾波。


•  故障率低、易安裝、易維護

非接觸式儀表，不跟液體直接接觸，因此故障率較低；儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。


•  多種防護

儀表的防護等級達到 IP65 ；所有的輸入、輸出線均具有防雷、防短路的保護功能。

NZ668A系列超聲波液位差計 技術指標及選型代碼：

注：儀表外殼型號不同而有所改變，若有不同會(huì )預先告知。

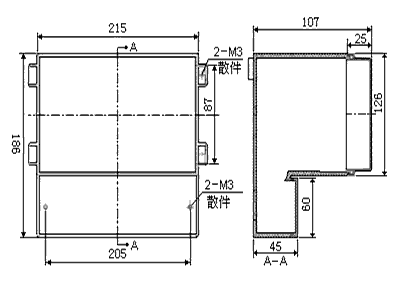

NZ668A系列超聲波液位差計 儀表安裝方式：

儀表安裝：在需安裝儀表的地方固定 L 型支架，用螺絲將液位儀固定在支架上。

換能器（探頭）安裝：

1 、探頭上是四分或六分外螺紋，可和 PVC 管或鐵管直接連接。

2 、也可將法蘭固定在板或支架上，然后將探頭固定在法蘭上。


NZ668A系列超聲波液位差計 儀表安裝原則：

1 ）換能器發射面到最低液位的距離，應小于選購儀表的量程。

2 ）換能器發射面到 最 高液位的距離，應大于選購儀表的盲區。

3 ）換能器的發射面應該與液體表面保持平行。

4 ）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。

5 ）若池壁或罐壁不光滑，儀表需離開池壁或罐壁 0.5m 以上。

6 ）若換能器發射面到 最 高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。

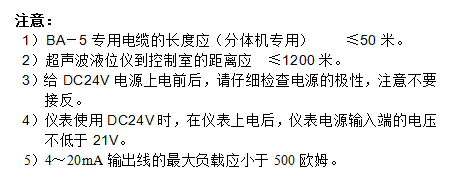

NZ668A系列超聲波液位差計 安裝注意事項：

1 ）儀表外殼最好與大地可靠相連。

2 ）電線、電纜保護管，要注意防止積水過多。

3 ）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，最好在儀表的進出線端另外安裝專用的防雷裝置。

4 ）儀表在特別炎熱、寒冷的地方使用，即周?chē)�環境溫度有可能超出儀表的工作要求時，最好在液位儀周?chē)�加設防高、低溫裝置。

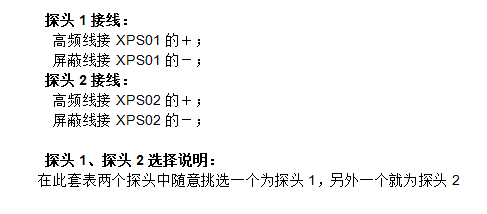

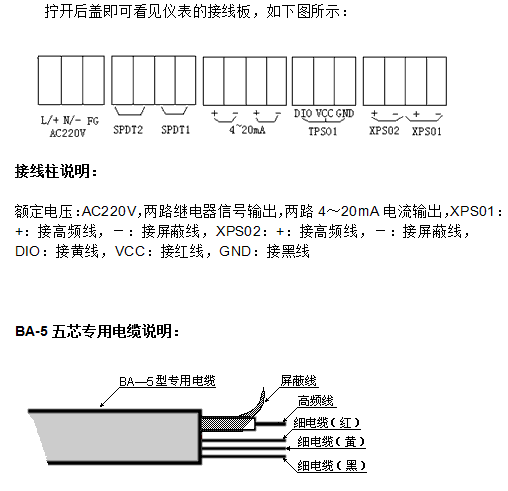

NZ668A系列超聲波液位差計 儀表接線：










更多功能請查看產品說明書！
