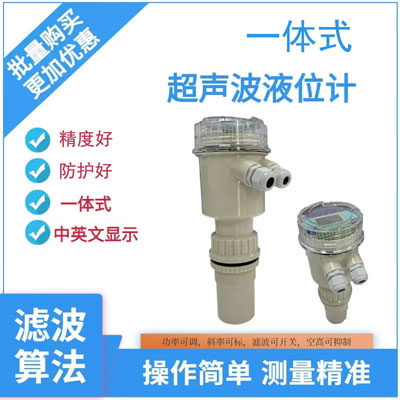

NZ666A型一體式超聲波液位計 是一臺通用型物位儀，具有液位測控功能；主芯片采用工業級單片機，數字溫度補償和寬電壓輸入穩壓等；相關專用集成電路，具有抗干擾性強，可任意設置上下限節點及在線輸出調節，并帶有現場顯示；由于為非接觸式檢測方式，所以更衛生，更耐潮濕、粉塵、高濕、腐蝕氣體等惡劣環境，具有可靠，無污染，性能穩定等特點，可應用于與物體，料位，液位測控相關的領域。



NZ666A一體式超聲波液位計具有如下特點：



1. 電路設計從電源部分起就選用質量高的電源模塊，元器件選擇穩定可靠的器件。
2. 聲波技術軟件可進行回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
3. 儀表的精度大大提高，液位精度達到0.3％，能夠抗多種干擾波。
4. 本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶可通過說明書進行標定。
5. 儀表的所有輸入、輸出線均具有防短路的保護功能。



NZ666A一體式超聲波液位計技術指標:



測量范圍： 0～5m（0到10米，0到15米，訂貨時說明，最大可做到0到20米；具體根據實測量程選定）

盲 區： 0.3m～0.6m

測距精度： 0.3-0.5%（標準條件）

測距分辨率： 1mm

壓 力： 常壓

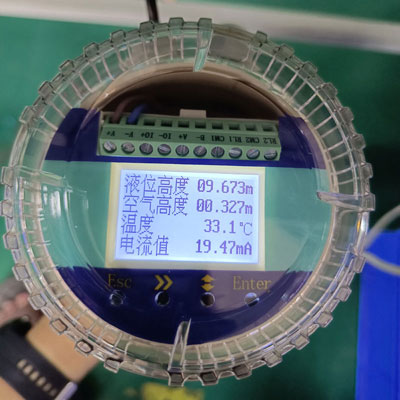

儀表顯示： 自帶LCD顯示液位或空間距離

模擬輸出： 4～20mA

數字輸出： RS485、Modbus協議或定制協議

供電電壓： DC24V/AC220V（默認24VDC），防雷裝置內置

環境溫度： －20℃～＋60℃

防護等級： IP65

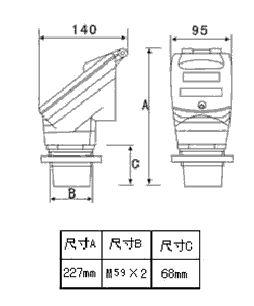

NZ666A一體式超聲波液位計外形尺寸：



NZ666A一體式超聲波液位計安裝方法：



開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將儀表放入，然后將法蘭自下而上旋緊；安裝必須保證儀表的探頭面與被測液面水平。



NZ666A一體式超聲波液位計安裝參數含義：



如上圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離 L ，儀表安裝高度 TH 減去測量距離 L 將得到當前液位 H 。

儀表量程指儀表能夠測量的距離，安裝高度 TH 應小于量程。

儀表盲區指儀表在探頭附近無法測量的區域， 最 高液位與探頭間距應大于盲區，例盲區為 0.5m ，則 最 高液位與探頭間距必須大于 0.5m 。如：量程： 6 米 ，盲區： 0.45 米 ，實際測量為： 0~ 5.55 米

探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。



NZ666A一體式超聲波液位計儀表安裝原則：



1）探頭發射面到最低液位的距離，應小于選購儀表的量程。

2）探頭發射面到 最 高液位的距離，應大于選購儀表的盲區。

3）探頭的發射面應該與液體表面保持平行。

4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁 0.5m 以上。

6）若探頭發射面到 最 高液位的距離小于選購儀表的盲區，需加裝延伸管， 延伸管管徑大于 120mm ，長度 0.45m ～ 0.60m ，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑�；蛘邔⒐茏油ㄖ凉薜�，管徑大于 100mm ，管底留孔保持延伸管內液面與罐內等高。



NZ666A一體式超聲波液位計安裝注意事項：



1）儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。

2）電線、電纜保護管，要注意密封防止積水。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特別炎熱、寒冷的地方使用，即周?chē)�環境溫度有可能超出儀表的工作要求時，建議在液位儀周?chē)�加設防高、低溫裝置。
