NZ505系列溫濕度控制器(開關) 集溫濕度采集、顯示、監測、報警、控制于一體。內置進口溫濕度傳感器芯片，檢測精度高、性能穩定。該產品具有三路繼電器輸出，可通過設備控制卷簾機、通風扇、加熱器等溫濕度調節設備，進而實現對溫室內的溫濕度自動控制。本產品兼有 RS485 通訊接口，可實現遠程組網監控，通過遠端的計算機實時監測、記錄多個溫室大棚的溫濕度變化情況。并可加配聲光報警器，當溫室大棚內溫度、濕度超過設定值時自動報警。



應用領域 本產品在農業溫室大棚、林業、花卉栽培、糧庫、倉庫、紡 織業、食品加工、企業生產加工等領域具有廣闊的應用前景



技術指標：



• 供電： + 12 VD C ～ + 24 V D C

• 測量范圍： 溫度： ( － 40 ～＋ 120) ℃ ；濕度： 0% ～ 100% RH

• 測 量 分 辨 率 ： 溫 度： ± 0.1 ℃ ； 濕 度： ± 0.1% R H

• 顯示： LED 數碼管   尺寸： 40 × 25mm   2 路三位顯示（溫度、濕度）

• 報警：自動運行指示，溫度、濕度、通風皆可報警

• 控制：溫度(下限)、濕度(下限)、通風(溫濕度上下限皆可關聯),三路繼電器輸出(繼電器性能：負載容量≥220V/3A),可設定手動開關繼電器。

• RS485 接口 （ M odus 協 議 ， 波 特率 1200 2400 4800 9600 可 設 ， 地 址可設 1 - 63 ）。

• 分體式設計，探頭引線長度 1m

• 外形尺寸： 12 0 × 95 × 50 m m



特點



LED雙屏顯示，左屏顯示溫度值，右屏顯示濕度值；

溫濕度上下限報警功能；

強大的設備控制功能；

溫濕度數據記錄功能；

帶有RS485通訊接口，標準MOSBUS協議；



● 現場顯示 ● 0~100%RH全量程測量 ● 濕度測量精度 最 高可達±1.8%RH ● 可現場校正 ● 繼電器報警輸出，兼有RS485接口 ● 經濟型，通用型，高精度型，滿足不同精度需求

● 出廠時已進行校準，無需重新校準 ● 優良的長期穩定性 ● 響應速度快 ● 使用壽命長 ● 抗干擾能力強 ● 壁掛型安裝方式，安裝方便



代碼	濕度精度 （@25℃）	溫度精度 （@25℃）
A	±5%RH（20%RH～80%RH）	±0.5℃（-20～+60℃）
B	±3%RH（20%RH～80%RH）	±0.4℃（-20～+60℃）
C	±2%RH（10%RH～90%RH）	±0.3℃（0～+60℃）



選型表：



內容	代 碼 說 明
	NZ505/	NZ505溫濕度控制器(開關)
精度			10-	濕度：±5%RH（20%RH～80%RH）；溫度：±0.5℃（-20～+60℃）
			11-	濕度：±3%RH（20%RH～80%RH）；溫度：±0.4℃（-20～+60℃）
			15-	濕度：±2%RH（10%RH～90%RH）；溫度：±0.3℃（0～+60℃）
探頭型號(具體見下面-探頭介紹表)				TD111-
				TD114-
				TD115-
				TD120-
				TD130-
				TD140-
				TD150-
				TD170-
				TD171-
線纜長度					XX	此處填上所需電纜長度，標配1米，最長15米



選型舉例：



型號：NZ505-10-TD111-10



說明：NZ505溫濕度控制器(開關)，濕度精度：±5%RH（20%RH～80%RH）；溫度精度：±0.5℃（-20～+60℃）；探頭為T(mén)D111，電纜線長10米。

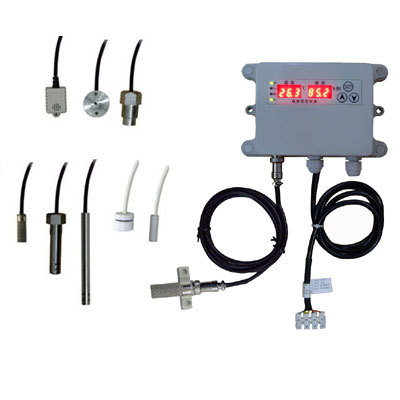

探頭介紹：



序號	探頭圖片	探頭 型號	簡介	探頭尺寸
1		TD111	方盒探頭具有良好的通透性
3		TD115	棒形探頭加有一般性防塵網
4		TD120	金屬封裝加強傳感器，螺紋連接.
5		TD130	銅燒結探頭具有極高的防護性;更加適合于在部分灰塵較大,環境較為惡劣的場合使用
6		TD140	金屬封裝加強傳感器，螺紋連接.
7		TD150	平法蘭型安裝方式，不銹鋼外殼封裝加強了探頭的耐壓、耐溫、耐損能力，適用于容器安裝和工業級別的場合
8		TD170	耐堿耐腐蝕，可用于測量混凝土養護過程中的溫濕度監控
9		TD171	防水型溫濕度探頭使用的是高性能的防水透氣材料，傳感器可在完全浸沒環境下繼續工作，有效提高了傳感器工作的連續性，尤其適用于室外環境測量，無需長期維護，降低人工成本；聚四氟乙烯外殼，體積微小，便于使用。



尺寸圖：





按鍵說明：



鍵盤設置

SET : 功能鍵、確認鍵； ▲ : 上調鍵；   ▼ : 下調鍵；

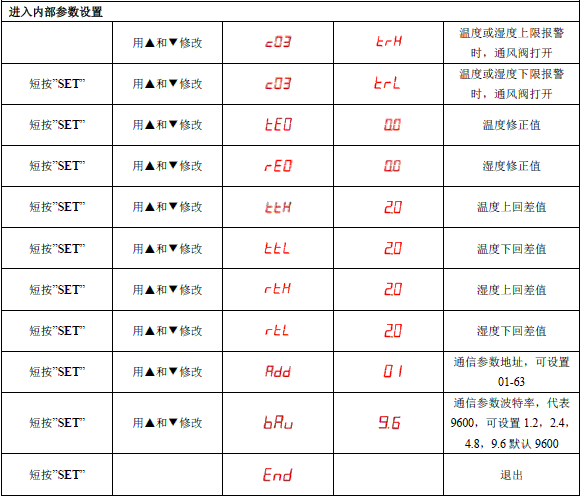

操作說明：

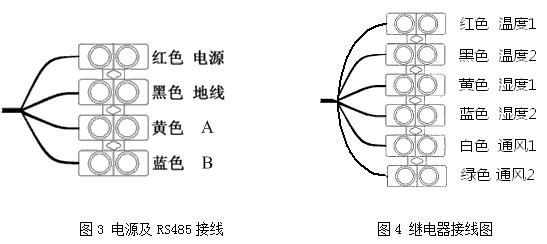

接線圖：





注意事項：



1 、供電電壓為 12-24VDC

2 、不要用力拉扯探頭引線。

3 、如在 90%RH 以上濕度條件下測量，注意環境通風，防止探頭部分結露，影響測量。

4 、未經廠家許可，嚴禁打開控制器外殼，以防損壞控制器電路。
