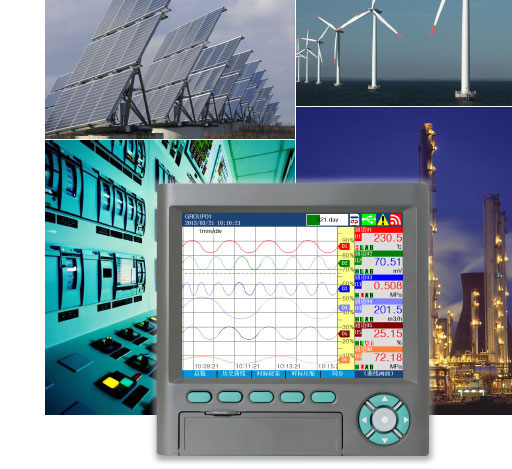

NZ-XSR90系列彩色無紙記錄儀 具有測量、顯示、存儲、報表等各項功能；應用于生產設備、試驗設備、過程控制所需的歷史數據記錄，報警記錄，通斷電記錄，班次報表等場合。
基本功能：
￭ 最多18通道全切換信號輸入，全隔離，精度高，溫漂低，抗干擾能力強.
￭ 采樣測控周期0.1秒，記錄間隔同樣可設為0.1秒，速度快.
￭ USB 2.0接口支持數據轉儲.
￭ RS485，RS232C通訊接口，Modbus-RTU標準通訊協議.
￭ 提供上位機數據管理軟件，對數據進行瀏覽和分析.
顯示&操作：
￭ 5.6英寸分辨率640×480像素TFT彩色液晶顯示屏，分辨率高.
￭ 黑白兩種背景色風格可選，自定義通道顏色，橫縱走紙自由選擇.
￭ 提供總貌、數字、曲線、棒圖、信息等多種顯示方式.
￭ 支持中英文畫面.
可靠性&耐久性：
￭ 鋁合金密閉外殼設計
￭ 橡膠微動按鍵，
￭ 可拆卸式端子，配線簡單，方便現場操作.
抗干擾能力：
￭ 通過了嚴格的EMC電磁兼容測試
注：Standards:
EN 55022:2010, EN 61000-3-2:2006+A1:2009+A2:2009,
EN 61000-3-3:2008, EN 55024:2010,
EN 60950-1:2006+A11:2009+A1:2010+A12:2011
|
構造 |
安裝方法 |
嵌入式儀表盤安裝（垂直儀表盤） 最多允許從水平面向后傾斜30度，左右水平 |
|
|
儀表盤厚度 |
2～10mm |
|
|
儀表尺寸 |
144×144×233mm （ W×H×D ） |
|
標準運行條件 |
額定電源 |
180~240 VAC（50Hz/60Hz） |
|
允許電源 |
85~265VAC（50Hz／ 60Hz±2% ） |
|
|
|
工作環境 |
0~50 ℃ ，0~85% RH，無凝露 |
|
|
功耗 |
最高30VA（包括選配功能） |
|
輸入部分 |
輸入點數 |
最多可含有18個測量通道（全切換信號輸入，全隔離） |
|
|
測量周期 |
0.1秒 |
|
|
輸入種類 |
DCV 直流電壓:（ ±20mV,±60mV,±100mV, 0~5V, 1-5V ） TC 熱電偶 :（R, S , B , K, E, J, T, N, WR325, WR526） RTD 熱電阻 :（Pt100 , Cu50 , Cu100 , G53 , BA1 , BA2） DCA 直流電流:（4~20mA, 0~20mA, 0~10mA附加 250Ω 外部分流電阻） 遠傳壓力表:（ 400Ω ） |
|
|
測量精度 |
±0.2%F•S （熱電偶不包含冷端補償精度）（具體詳見用戶手冊） |
|
記錄存儲 |
記錄間隔 |
最快可0.1秒記錄一次全部通道的數據，記錄間隔在0,1秒~60秒間多檔可設 |
|
|
存儲容量 |
記錄時間的長短與內部存儲器容量、記錄間隔和輸入通道數有關 內部存儲器容量大，可支持長時間、快間隔的多通道數據記錄 |
|
標配 |
USB數據轉儲 |
USB接口支持U盤數據轉儲功能，USB2.0協議，最大支持32GB |
|
|
24VDC變送器電源 |
標配4組（引自1回路），額定輸出電流200mA， |
|
附加規格 （選配） |
報警開關量輸出 |
最多6點報警輸出繼電器，常開觸點， |
|
模擬量輸出 |
最多2通道，輸出類型4~20mA |
|
|
|
通訊 |
接口RS485或RS232C。通訊協議Modbus-RTU |
|
|
打印 |
支持連接面板式微型打印機 支持定時、報警、手動觸發打印儀表數據和報警信息 |
|
顯示 |
顯示器 |
5.6英寸TFT彩色液晶顯示屏（ 640×480 點） |
|
|
顯示組 |
10組（每組6個通道） |
|
|
通道顏色 |
24種顏色供選擇 |
|
|
背景顏色 |
可選黑色、白色 |
|
|
曲線顯示 |
可選縱、橫 |
|
|
數字顯示畫面更新率 |
0.2秒 |
|
|
字符信息 |
通道名稱、單位、組名稱、設備名稱均可自定義字符串（中英文、字符、數字可 混排） |
|
|
顯示畫面 |
數字、棒圖、實時曲線、歷史曲線、總貌、斷電記錄、報警信息、繼電器狀態、時報、班報、日累積、月累積、數據轉儲、數據打印以及各個設置畫面等 |
NZ-XSR90無紙記錄儀 選型表：
■ 5.6 英寸、 640×480 高分辨率 TFT 彩色液晶屏。
■ 0.2 級精度，測控周期 0.1 秒。（全部通道同步測量一次)
■ 最多 18 通道，全切換信號輸入，通道間全隔離。
■ 記錄間隔 0.1秒～60秒共 9 檔可設�？纱鎯� 1 億個測量數據（例：6通道，每5秒記錄 1次則可記錄多達3年)。
■ 標配 USB2.0 轉儲接口。最大支持 32GB U 盤， FAT16 或 FAT32 格式。
■ 自定義黑白背景色及橫縱走紙方向。
■ 鋁合金外殼，可拆卸式端子。
■ 標配外供變送器電源， 24V ± 5% ， 200mA 以下。
■ 可選配通訊、變送、打印功能。
|
內容 |
代碼說明 |
||||||||||
|
NZ-XSR90- |
標準配置為 4 通道；0.2級測量精度；測控速度每秒10次；標配USB接口；4Gb記錄內存 |
||||||||||
|
外形尺寸 |
|
144×144×230； 開孔尺寸： 138×138 |
|||||||||
|
面板規格 |
|
5.6 英寸 TFT 彩色液晶屏（分辨率： 640×480 點) |
|||||||||
|
通道數 |
4～18 |
可選擇通道數為：4+2×N(N 值選擇范圍為 0～7 )；4 通道為標配，在此基礎上增加通道數只能以 2 的倍數增加并單獨收取通道費用。 |
|||||||||
|
輸入信號 |
|
模擬量輸入：全切換信號輸入，通過參數設置選擇輸入信號。 |
|||||||||
|
K1～2 |
脈沖輸入： |
||||||||||
|
報警（選件)(250V AC/3A，阻性負載) |
T1～12 |
1～12 點繼電器輸出 |
|||||||||
|
變送（選件)（電流輸出(4-20 ) mA )（分辨率： 1/3000 ；負載能力 600 Ω) |
A1～6 |
1~6 路變送輸出； 18 通道儀表最多 2 路變送輸出； 12 通道以下儀表最多 6 路變送輸出，選擇 6 路變送輸出時，繼電器輸出最多 11 點(T11A6 ) |
|||||||||
|
通訊（選件)（通訊速率： 2400 、 4800 、 9600 、 19200 、 38400 )（通訊協議： TC ASCII 與 Modbus-RTU 通過參數選擇) |
S1 |
RS232 接口 |
|||||||||
|
S2 |
RS485 接口 |
||||||||||
|
打印接口（選件) （與通訊接口只能二選一) |
P |
|
|||||||||
|
電源規格 |
V0 |
100-240VAC 50/60 Hz |
|||||||||
|
V1 |
10-24VDC |
||||||||||
