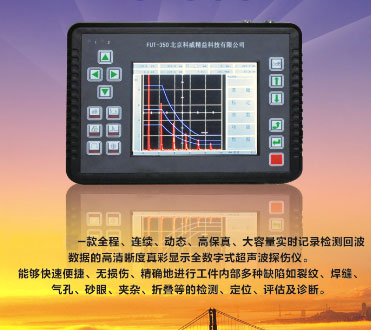

NUT350數字超聲波探傷儀 是一款 全程、連續、動態、高保真、大容量實時記錄檢測回波數據的高清晰度真彩顯示全數字式超聲波探傷儀；能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷。

儀器特點：

● 全程、連續、動態、高保真、大容量實時記錄檢測回波數據

● 5.6”彩色液晶高分辨率 640 × 480 液晶屏；

● 簡潔的按鍵和菜單設計，操作方便；

● 寬頻低噪聲放大電路，可匹配各種頻率探頭；

● 脈沖強度： 40 ～ 600V 連續可調；

● SD卡設計，實時高保真無限時 60 幀錄制動態波形，有限的空間無限的存儲；

● 儀器重量含電池只有 0.9Kg ，外形尺寸為 214 × 147 × 50mm ；

● 高性能安全環保鋰電池可連續工作 8 小時以上，模塊插接式；

自動化功能：

● 自動校準：自動測試 “ 探頭零點 ” 、 “K 值 ” 、 “ 前沿 ” 及 “ 材料聲速 ” ；
● 自動顯示缺陷回波位置（深度 d 、水平 p 、距離 s 、波幅、當量 dB 、孔徑 ф 值）；
● 自由切換三種標尺（深度 d 、水平 p 、距離 s ），滿足不同的探傷標準要求和探傷工程師的標尺使用習慣；
● 自動增益：自動將波形調至屏高的 80% ，大大提高了探傷效率；
● 自動錄制探傷過程并可以進行動態回放，錄制時間無限制；
● 自動Φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑Φ值；
● 自動 DAC 、 AVG 曲線自動生成取樣點不受限制，并可進行修正與補償，滿足任意探傷標準；
● 自動分析并顯示回放參數，自動生成探傷報告；

探傷功能：

● 回波包絡(luò )：實時檢索并記錄缺陷最高波；
● Φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算；
● 動態錄制：實時動態高保真 60 幀無限時錄制波形，并可存儲、回放；
● 缺陷定位：實時顯示水平值 L 、深度值 H 、聲程值 S ；
● 缺陷定量：實時顯示 SL 、 EL 、 GL 、 RL 定量值；
● 實時顯示孔狀缺陷 Φ 值；
● 缺陷定性：通過波形，人工經驗判斷；

數據存儲：

● 50 個獨立探傷通道，可自由輸入任意行業探傷標準，方便存儲、調用；
● 3000 幅探傷波形及數據，實現存儲、調出、打印、與計算機通訊傳輸；

● 200 個動態不限時連續存儲波形；

控制接口：高速 USB 接口與計算機通訊；

屏幕保護：待機時可關閉屏幕或顯示字幕，省電并延長使用壽命；

技術參數：

● 數字硬件采樣頻率： 10bit/200MHz ；

● 脈沖強度： 40 ～ 600V 連續可調，調節步長 40V

● 阻抗匹配： 80Ω 、 400Ω 二檔可選；

● 工作方式：?jiǎn)尉�探傷、雙晶探傷、穿透；

● 掃描范圍：零界面入射～ 9999.9mm 鋼縱波；

● 重復頻率： 25 ～ 1000Hz ，連續可調；

● 檢波方式：全檢波、正、負檢波、射頻波顯示；

● 工作頻率： 0.2MHz ～ 20MHz ；

● 衰減器精度：＜ ±1dB/12dB ；

● 增益調節： 110dB （ 0.1dB 、 1 dB 、 2dB 、 6dB 步進）；

● 聲速范圍：（ 100 ～ 20000 ） m/s ；

● 動態范圍： ≥ 36dB ；

● 垂直線性誤差： ≤ 2.5% ；

● 水平線性誤差： ≤ 0.1% ；

● 分辨力：＞ 40dB （ 5N14 ）；

● 靈敏度余量：＞ 62dB （深 200mm Φ2 平底孔）；

● 數字抑制：（ 0 ～ 99 ） % ，不影響線性與增益；

● 環境溫度：（ -20 ～ 70 ）℃

● 相對濕度： （ 20 ～ 95 ） %RH

儀器配置：儀器箱 一個， 主機 一臺， 直探頭 一支， 斜探頭 一支， 電源適配器 一個， 鋰電池 一組， 探頭電纜 2 根， USB 通訊線纜 一條。
