NZ3600真彩色液晶顯示寬屏多功能無紙記錄儀，四線PT1000，采用 32 位 ARM 微處理器、可靠的感應式觸摸按鍵以及 7 英寸寬屏 TFT 彩色液晶顯示屏；具有 16 路quan切換信號輸入、 2 路脈沖量信號輸入、 4 路模擬量變送輸出、 4 回路 PID 控制輸出、 15 路繼電器報警輸出、傳感器隔離配電、 RS -232C 或者隔離型 RS-485 通訊接口、流量積算、溫壓補償、 USB 數據轉存等多種功能；可以采集、保存、分析各種工業過程中的重要數據；



該彩色寬屏無紙記錄儀主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理、設備配套等領域。



主要功能參數及特點：



系統



▲ 采用 32 位 ARM 微處理器，畫面響應時間小于 0.1 秒，可同時實現 16 路信號的檢測、記錄、顯示和報警；

▲ 采用quan自動 SMT 生產工藝及quan自動“防腐、防潮、防塵”電路板三防涂覆生產線，元器件精心設計，保證內部電路的穩定運行；

▲ 7 英寸 480 × 240 點陣 TFT gao亮度圖形液晶顯示， LED 背光、畫面清晰、寬視角。具有屏保設置功能，屏幕亮度 4 級可調；

▲ 卓越的抗干擾性能：

▲ quan隔離信號輸入，各個信號通道間隔離電壓大于 250VAC ，通道和地之間隔離電壓大于 500VAC ；可輸入多種信號，無需跳線，通過軟件組態即可；

▲ gao性能模擬線性電源技術，儀表電源：交流 175VA C ～ 240VAC ；頻率范圍： 50Hz ～ 80Hz ；zui大功耗： 20VA ；儀表信號通道與電源間quan隔離；超大絕緣強度：電源對地絕緣強度 1500VAC ， 1min ，漏電流 3.5mA ；電源對外殼絕緣強度大于 1500VAC ， 1min ，漏電流 1mA ；

▲ 32MB 大容量 NAND FLASH 閃存芯片作為存儲介質，所有數據保存在 RAM 存儲器中，并有后備電池，確保所有歷史數據及組態參數不會(huì )因掉電而丟失；

▲ 集成硬件實時時鐘，掉電后時鐘由鋰電池供電，zui大時鐘誤差 ± 1min/ 月 ；

▲ 提供變送器隔離配電，額定電壓： 24VDC ，zui大電流 200mA 可選，隔離型限流輸出；

▲ 可zui多選擇 15 路繼電器報警輸出， 250VAC/ 2A 繼電器常開觸點；

▲ 準確可靠的加工工藝及整體封裝設計，quan密封外殼及內部屏蔽板，前面板采用符合防護等級 IP54 標準的防塵、防水濺結構，保證儀表在惡劣環境中正常工作；

▲ 儀表工作溫度：（ 0~50 ） ℃；濕度（ 10 ~85 ） % （無結露）。



信號



▲ 儀表可 16 通道quan切換信號輸入：

輸入信號類型有：標準信號：（ 0~20 ） mA 、（ 4~20 ） mA 、（ 0~5 ） V 、（ -1~1 ） V 、（ -10 ~10 ） V ；毫伏信號：（ -20~20 ） mV 、（ -100~100 ） mV ；熱電偶： S 、 B 、 K 、 T 、 E 、 J 、 R 、 N 、 WRe5-26 、 WRe3-25 ；熱電阻信號： Pt100 、 Pt1000 、 Cu50 、 JPt100 ；脈沖量輸入，幅值（ 0~10 ） V ，量程范圍（ 0~10000 ） Hz ；各種真空度信號；自定義信號類型；

▲ 儀表精度等級為 0.2 級，即信號quan量程精度± 0.2%FS ；

▲ 可提供 4 路（ 0~20 ） mA 模擬量變送器輸出或者 PID 控制調節輸出。



軟件



▲ 儀表顯示操作界面可實現“簡體中文 / 繁體中文 / 英文”實時自由切換；人性化的quan中文組態界面；內置 國家二級字庫 （ 6500 漢字） ， 可設置并顯示各種符號、數字、中英文的工程位號；可任意組態各種所需工程單位；軟件密碼鎖保證用戶組態安quan；

▲ 工程量顯示數值范圍寬，可顯示 5 位數值： -30000 ～ 30000 ；

▲ 文件式存儲模式，更改記錄間隔不會(huì )改變原有歷史記錄數據；此外，在儀表掉電并重新上電后，儀表無需對掉電時間進行數據填零，大大節省儀表存儲空間及提gao存儲效率；

▲ 儀表記錄間隔為： 1 秒鐘 ~60 小時，可設置該時間區間任一時間數值作為記錄間隔；儀表zui快采樣周期為 1s ，即 1s 內對各通道均采樣 1 次；

▲ 由于采用文件式及動態的存儲模式，儀表?yè)碛泻荛L(cháng)的數據記錄時間，記錄時間與記錄間隔設置和通道數量有關，以記錄間隔 1 秒為例，若儀表為 1 通道，zui短可記錄 72 天；若儀表為 16 通道，zui短可記錄 9 天；適當延長記錄間隔，儀表zui長可記錄 20 年數據；

▲ 各通道信號數據具有線性修正、斷線處理、小信號切除等功能；

▲ 儀表監控畫面具有畫面分組、項目名稱添加、曲線標簽信息添加等功能；

▲ 儀表具有按鍵板復位功能；

▲ 每通道可設置上上限、上限、下限、下下限共四限報警；繼電器可共用報警觸點設置。在儀表顯示界面可顯示各通道報警狀態及繼電器狀態，報警列表可記錄zui近 512 條報警信息；

▲ 獨有的“系統信息”顯示界面，可顯示記錄儀表在工作過程中上下電、組態修改、信號異常、儀表異常等各種信息；

▲ “ F1 ”快捷按鍵設置，除具有亮度調節、按鍵蜂鳴器、 U 盤操作、打印操作、顯示設定等功能外，長按此鍵，還可對任意顯示界面進行實時拷屏；

▲ 獨有的開關量時間比例輸出功能（ PWM ）；

▲ 擁有流量積算功能，并擁有 12 條月報表、 45 條日報表、 1024 條時報表、 135 條班報表等多種流量累積報表顯示記錄界面；

▲ zui多可達 16 路流量累積通道，支持溫壓補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、一般氣體、壓力補償、溫度補償等常用補償模型；

▲ 儀表具有 4 回路 PID 調節控制功能，可對控制周期、正反作用方式、微分先行、回路偏差報警、死區、非線性增益、 SV 跟蹤等進行參數設置，實現單回路控制以及串級控制； PID 控制 MV 手動不限幅；

▲ 支持國內外各種型號真空計信號輸入，支持真空度科學計數法顯示；

▲ 曲線走紙方式可設定橫向或縱向，并可任一組合進行曲線比較；

▲ 支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，采用國際標準編碼， 漢字位號、單位自定義組合輸入，解決特殊單位及漢字位號的輸入問題；

▲ 儀表 USB 接口除歷史數據轉存功能外，還具有組態管理功能，通過 U 盤可將不同記錄儀的組態設置進行備份并相互拷貝，儀表可儲存 8 種不同的組態設置方案，并可隨時調用，節省組態時間。

▲ 預留軟件接口，可接受非標預定具有強大運算功能機型；運算功能包括：四則運算（ + 、 - 、×、÷、開方 ）、數學運算（ Log （）、 Sin （）、 Ln （）、 Exp （） …… ）、關系運算（＜、≤、＞、≥、 = = 、 != ）、特殊函數（條件選擇、計數器、跟蹤保持 …… ）、邏輯運算（ AND 、 OR 、 XOR 、 NOT …… ）、統計功能（平均值、移動平均值、zui大值、zui小值 …… ）。



通訊



▲ 提供兩種quan隔離型標準串行通訊接口： RS-485 和 RS -232C ；

▲ 采用標準 Modbus RTU 通訊協議，并提供多種數據類型，如百分量、工程量、累積量等，除支持本公司 PC 數據分析管理軟件外，還支持力控、 iFIX 、組態王、 MCGS 、 PCAuto 等流行專業組態軟件，無需專用驅動；

▲ 使用 USB 接口轉存儀表內數據，并可單獨分別轉存多種數據內容，比如：歷史測量值、報警信息列表、系統信息列表以及各種流量累積列表；并支持 U 盤在線自動保存功能；

▲ 兼容各種規格 USB 通訊協議，可支持任意品牌 4G 容量以?xún)鹊膬?yōu)盤；

▲ 可外接工業微型打印機，可打印歷史數據、歷史曲線、流量累積月、日、時、班等各種報表，滿足用戶現場打印的需要。

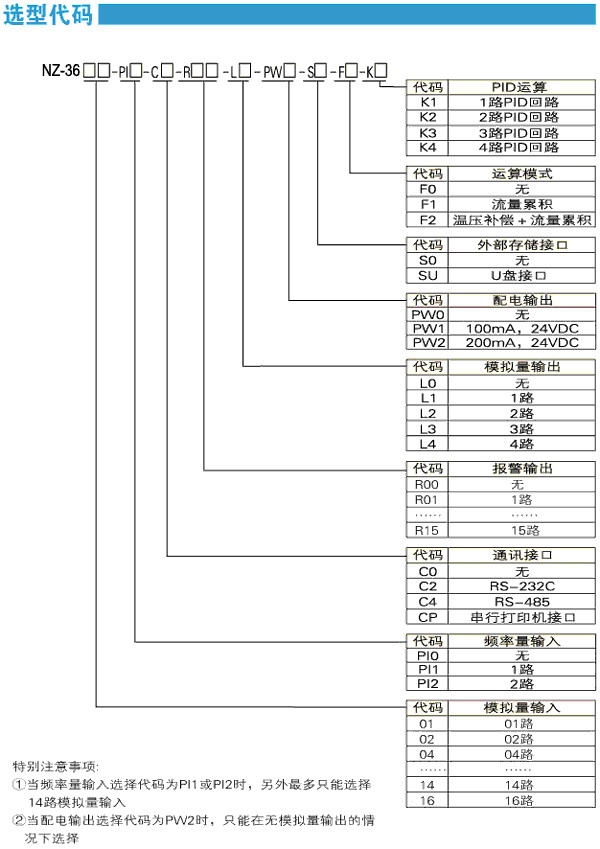

NZ3600彩色7英寸寬屏無紙記錄儀選型表：





NZ3600彩色7英寸寬屏無紙記錄儀畫面截圖：





NZ3600彩色7英寸寬屏無紙記錄儀安裝尺寸：

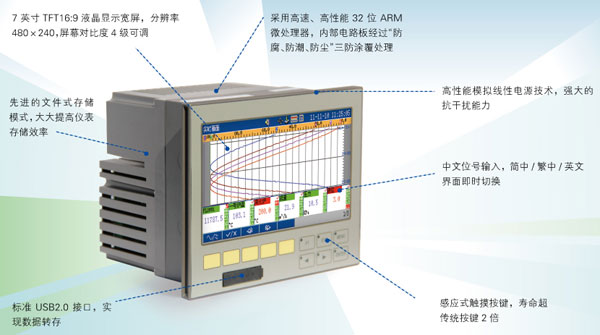

NZ3600彩色7英寸寬屏無紙記錄儀實物照片：
