NZ3300彩色寬屏無紙記錄儀是一種采用高性能 32位ARM微處理器 和 7英寸寬屏 、480×240點陣TFT真彩色液晶顯示屏的多功能無紙記錄儀。

NZ3300彩色寬屏無紙記錄儀具有12路信號輸入(8路萬能全切換信號輸入、4路電流、電壓和熱電偶信號輸入)、4路模擬量變送器、4回路PID控制輸出、6路報警輸出、容量100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；NZ3300采用全中文操作界面，實現人性化操作。采用RS-232C/RS-485通訊接口，可實現遠程監控；內置32MBNANDFLASH作為歷史數據的存儲介質，可通過U盤實現數據轉存。

NZ3300彩色寬屏無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

主要功能：

NZ3300彩色寬屏無紙記錄儀主要參數：

◆輸入信號：最多8通道萬能信號輸入，4通道電流輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC，全隔離型
◆靜電放電抗擾度：3級；電快速瞬變脈沖群抗擾度：3級；浪涌（沖擊）抗擾度：3級
◆信號類型：標準信號：(0~10)mA、(4~20)mA、(0~5)V、(1~5)V、(-10~10)V；毫伏信號：(0~20)mV、(0~100)mV；熱電偶：B、E、J、K、S、T、WRe5-26、R、N；熱電阻信號：Pt100、Cu50、JPt100；自定義信號類型
◆模擬量輸出：4路模擬量變送器或者控制輸出
◆記錄間隔：用戶自定義；如將記錄間隔設置成1秒鐘，則12通道可記錄最短時間為12天
◆采樣周期：1秒
◆精度等級：0.2級
◆存儲容量：內部Flash存儲器容量32MB
◆存儲方式：文件式存儲方式，更改記錄間隔不會(huì )改變歷史記錄
◆配電：額定電壓24VDC，最大電流100mA，隔離型限流輸出
◆報警輸出：最多6通道，250VAC3A繼電器常開觸點
◆通訊接口：RS-232C和隔離型RS-485接口，通訊波特率為1200、9600、19200、57600、115200bps可選
◆供電：交流：220VAC±10%;頻率范圍：50Hz±5%；最大功耗：30VA
◆工作條件：工作溫度：(0~50)℃；濕度：(10~85)%（無結露）。運輸和存儲溫度：(-20~60)℃；濕度：(5~95)%（無結露）
◆尺寸：外形尺寸：180mm×144mm×104mm;開孔尺寸：137mm×137mm

NZ3300彩色寬屏無紙記錄儀先進技術：

• 優越的電源技術：自行設計的高性能電源技術，有效抑制外部諧波干擾，大大提高了電源的穩定性
• 卓越的抗干擾性能：模塊化結構設計，信號全隔離技術，群脈沖、共模干擾、串模干擾、電壓跌落、浪涌等各項指標均通過國家EMC測試標準
• 可定制的軟件功能：成熟的軟件開發技術，滿足用戶的定制需求
• 人性化的顯示界面：結合用戶使用要求的顯示界面，全中文友好界面，組態方便，簡中/繁中/英文菜單及界面顯示快速自由切換
• 整體封裝設計：內部結構全接插式設計，無任何裸露電線，保證內部電路的穩定運行
• 成熟可靠的外部數據轉存技術：通過工業級帶USB接口的U盤（可兼容目前市場各種協議U盤）實現數據的實時和歷史轉存，確保記錄數據的完整
• 精確可靠的加工工藝：全自動SMT生產工藝，保證線路板無虛焊，提高產品的可靠性

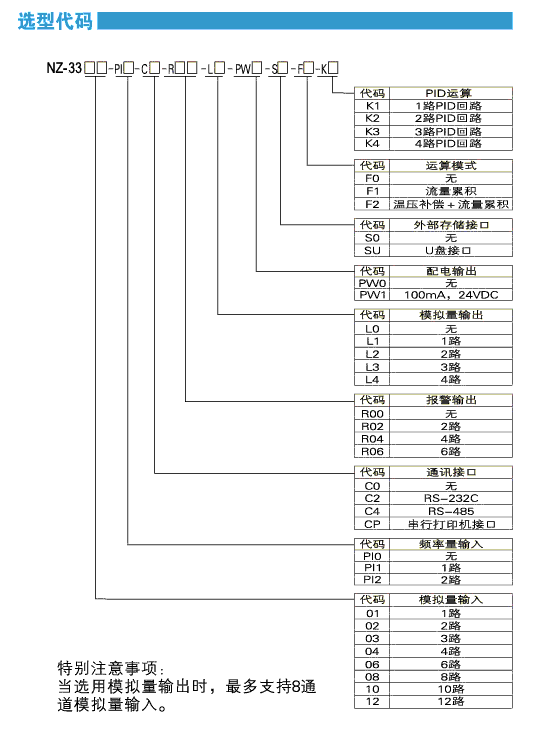

NZ3300彩色寬屏無紙記錄儀選型表：

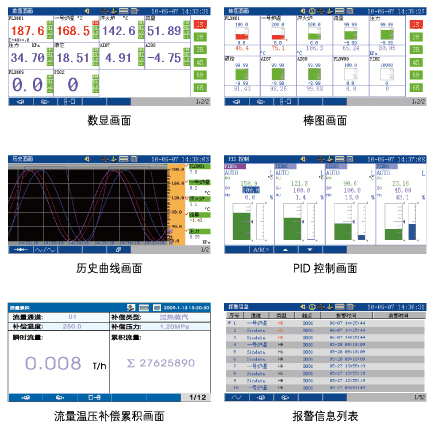

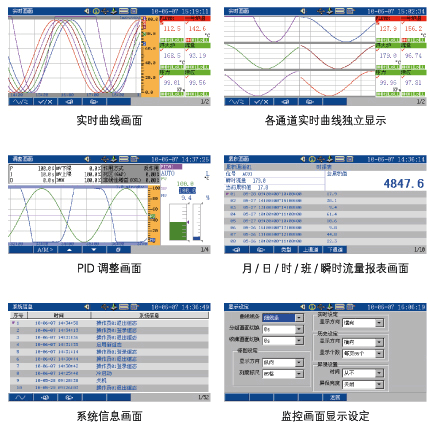

NZ3300彩色寬屏無紙記錄儀畫面截圖：




NZ3300彩色寬屏無紙記錄儀尺寸圖：

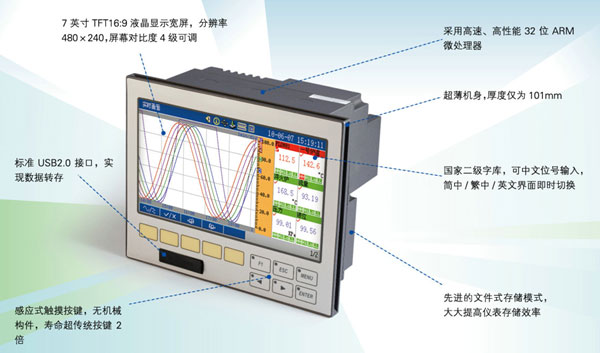

NZ3300彩色寬屏無紙記錄儀實物照片：
