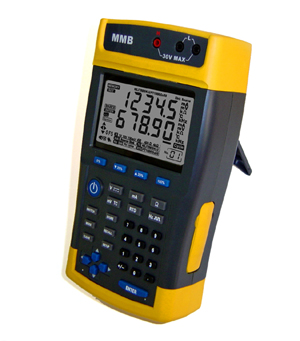

NZ-MMB1.0是一種信號發生器又叫萬用表伴侶，該信號發生器是用電池供電或外部AC/DC電源適配器供電的手持式高精度信號源；

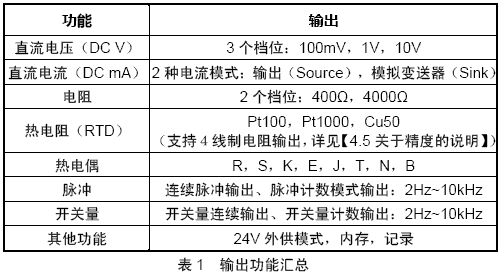

可用于輸出各種規格的工業信號，請參閱下面 表1：“輸出功能匯總”。

詳細資料點擊下載:

	NZ-MMB快速入門V1.1		NZ-MMB用戶手冊V1.1
	NZ-MMB與通訊轉換器的推薦安裝方式示意圖
	紅外-RS485通訊轉換器用戶手冊V1.0（包含通訊協議）

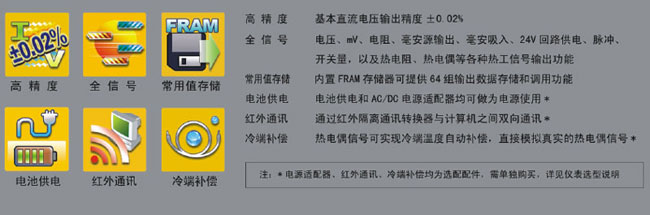

除了【表1】中的功能以外，MMB信號發生器還具有以下特點和功能：

◆ 自動電源切換：可通過接通外部AC/DC電源適配器持續工作，無外接電源時，使用電池供電（4節1.5V AA電池）。
◆ 電池電量監測：實時監測電池供電并提示用戶當前電量。
◆ 保存常用輸出：可存儲和讀取多達64組常用輸出。
◆ 多信息液晶顯示：含有輸出值、信號類型、電源信息、內存信息等各種提示內容；上下雙排顯示方便設置和調用常用輸出值。
◆ 組合按鍵：不僅可通過數字鍵鍵入輸出值，還可以通過方向鍵實現方便的輸出值調整。
◆ 紅外通訊 ※：通過紅外隔離轉換器與計算機實現雙向通訊，輕松實現儀表的校準、設置和輸出等各種功能。（※ 紅外通訊適配器需要單獨購買）

NZ-MMB信號發生器即萬用表伴侶-標準設備列表:

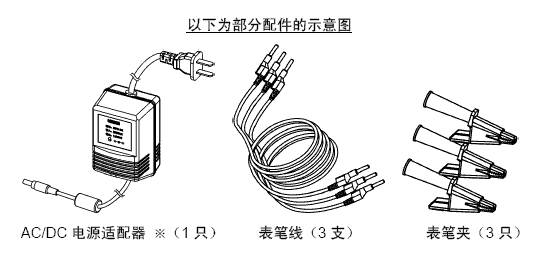

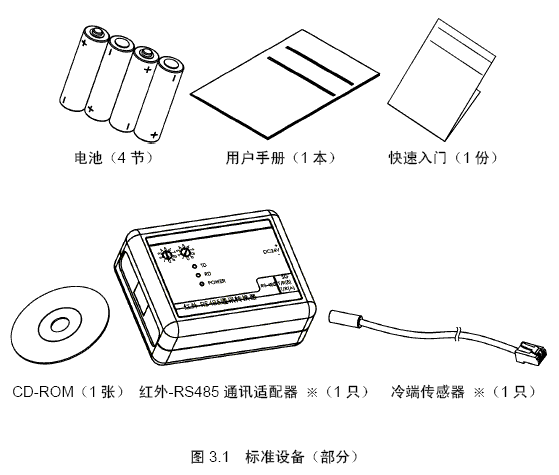

以下列表及【圖3.1】所示的設備均包括在您的整套NZ-MMB信號發生器即萬用表伴侶及其相關配件的產品包裝內：

◆  MMB信號發生器即萬用表伴侶 主機： 1臺
◆  AC/DC電源適配器： 1只 ※ 型號：MPC-DK-9.5V
◆  表 筆 線： 3支 型號：黑色 MPC100AB 2只 （長度1.1米） 紅色 MPC100AR 1只
◆  表 筆 夾： 3只 型號：黑色 MPC103AB 2只 紅色 MPC103AR 1只
◆  電 池： 4節AA電池（1.5V）
◆  用 戶 手 冊： 1本
◆  快 速 入 門： 1份
◆  CD-ROM： 1張 （內含：用戶手冊等說明的電子文檔）
◆  冷端傳感器： 1只 ※ 型號：MPC101A
◆  紅外-RS485通訊轉換器： 1只 ※ 型號：MPC485IR104A

（※ 配件需要單獨購買，具體使用說明請參照本用戶手冊及其單獨的用戶手冊）

 NZ-MMB信號發生器即萬用表伴侶-技術指標:

◆ 電 源： 4節AA（5號，1.5V）電池 以及直流供電：通過電源適配器MPC-DK-9.5V接220V AC
◆ 顯 示： 雙排5位段式液晶，帶各種指示符號，白色背光
◆ 工作環境： 溫度0℃~50℃，濕度≤80%R·H，無結露
◆ 儲存環境： 溫度-25℃~60℃，濕度≤90%R·H，無結露
◆ 工作海拔： ≤2000米
◆ 震動沖擊： 隨機性2g，5~500Hz（1米以下測試）
◆ 校準周期： 為保證精度，推薦校準周期為一年
◆ 預熱時間： 推薦開機預熱時間15分鐘

◆ 儀表功耗： 功耗與輸出信號類型及負載大小有關
使用4節標準AA 1.5V堿性電池供電：
24V DC/1kΩ負載時，4節1.5V AA堿性電池使用時間大約4小時
5V DC/10kΩ負載時，4節1.5V AA堿性電池使用時間大約21小時

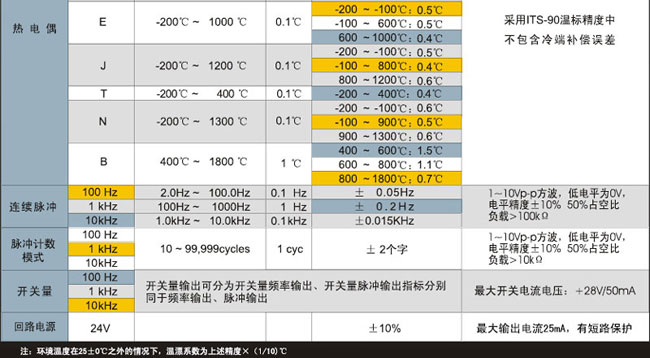

◆ 輸出精度： 見下表（應最少預熱10分鐘后使用）
（使用高精度設備對MMB進行校準時,環境溫度應該控制在25±5℃，相對濕度35%~75% R·H，且預熱20分鐘以上）

注1：環境溫度在25±10℃之外的情況下，溫漂系數為上述精度×(1/10)℃ 。
注2：電阻輸出功能由于采用電子合成電阻的原理，因此，在向非恒流（4線制）、非雙恒流（3線制）方式進行測量的儀器儀表提供電阻信號時，可能會(huì )導致測量?jì)x器儀表顯示波動大于使用物理電阻進行測量時的波動。此現象同于國外同類產品。
注3：電阻輸出功能在向非恒流（4線制）方式進行測量的儀器儀表提供電阻信號時，精度說明、相關的接線方法和注意事項請參照使用說明書【4.4接線說明】及【6.3.8 輸出電阻】中的描述。

NZ-MMB信號發生器即萬用表伴侶-使用安全須知：

為了避免觸電、傷害、損壞MMB或其它設備，請嚴格遵守所有設備安全規程！

◆ 必須依照本用戶手冊（User’s Manual）的規定使用MMB信號發生器。
◆ 使用前先檢查MMB，如果MMB信號發生器已經損壞，請勿使用。
◆ 使用MMB信號發生器前，請確定電池倉已關緊。
◆ 檢查測試導線的連通性、絕緣是否損壞或導線金屬是否裸露在外。應更換損壞的測試導線。
◆ 使用表筆等帶金屬觸點的附件時，請勿接觸金屬部分。
◆ 除mA Sink檔（模擬變送器輸出）外，不要對輸出端子施加任何電壓，否則會(huì )導致儀表?yè)p壞。
◆ 切勿在端子之間或任何端子和地線（接地點）之間施加30V以上的電壓。
◆ 在輸入端子之間施加30V以上的電壓將導致MMB的出廠認證失效，并可能導致裝置永久性損壞而無法使用。
◆ 輸出不同信號時，必須使用正確的插口、模式和檔位。
◆ 為避免損壞被測裝置，確保在連接表筆導線之前，將MMB置于正確的模式。連接時，先連接L測試探頭，再連接帶電的H探頭。斷開連接時，則先斷開帶電的H探頭，再斷開L探頭。
◆ 校準時，要求使用精度滿足輸出要求的測量?jì)x器或設備測量輸出，且保證校準環境的溫度、濕度的要求。
◆ 特別注意使用環境的要求，切勿在爆炸性的氣體、蒸汽或灰塵附近使用MMB。
◆ 當儀表所在環境濕度低于30%時，請在使用MMB前采取有效的防靜電措施。
◆ 在轉換到另一個輸出信號類型之前，必須先將輸出表筆與外接的目標裝置間的連接斷開。
◆ 在使用mA檔（Source & Sink）以及電阻檔（Ω）時，切換到此類信號或從此類檔位切換成其它信號時，在切換之前，必須先將電路的電源關閉。重新連接好正確的電路后，將MMB切換成對應檔位接入電路，再通電使用。
◆ MMB信號發生器專用的AC/DC電源適配器型號是MPC-DK-9.5V，不得使用其它廠商的電源適配器，否則造成的使用問題和儀表?yè)p壞將導致MMB的出廠認證失效。
◆ 每臺MMB需要使用單獨的1只專用的AC/DC電源適配器MPC-DK-9.5V，不能使用1只AC/DC電源適配器給多臺MMB供電，否則會(huì )導致儀表輸出功能異�；驌p壞。
◆ MMB信號發生器專用的AC/DC電源適配器，只用于給MMB供電，請不要接其它負載，不要與任何發熱物體放置在一起。
◆ 如果您使用的是MMB專用的AC/DC電源適配器，長時間不使用本儀表時，請拔下電源插頭斷開電源。實現對MMB徹底斷電，避免長期通電造成MMB內部電路損壞。
◆ 在移動設備前，請先按電源鍵關機，斷開輸出表筆與目標設備的連接。如果您使用的是MMB專用的AC/DC電源適配器，請拔下電源插頭斷開電源。最后，拔出輸出表筆線。將儀表和配件裝入專用的攜帶箱。
◆ 不要讓任何帶電物體靠近輸出端子，否則會(huì )造成內部電路的損壞。
◆ 不要讓任何揮發性化學物質接觸儀表。不要讓儀表長期接觸橡膠或塑料制品。小心不要讓烙鐵或任何其他發熱物體接觸到儀表。
◆ 一旦出現電池電量不足的提示，請盡快更換電池以避免可能導致的使用異常。在更換電池之前，必須先停止使用儀表。
◆ 打開電池倉更換電池之前，必須先將表筆從MMB上拆下來。
◆ MMB只使用AA（5號）1.5V的電池，請確定電池安裝正確。
◆ 在清潔儀表的按鍵和操作面板時，如果您使用的是AC/DC電源適配器，請拔下電源插頭斷開電源。使用柔軟，干凈的布擦拭儀表的外表面。切勿使MMB內部進水。
◆ 不要拆開儀表，否則將導致MMB的出廠認證失效。
◆ 如果儀器在使用過程中開始冒煙、散發刺鼻氣味，或出現任何其它異常問題，請立即按電源鍵關機并卸下電池。如果您使用的是MMB專用的AC/DC電源適配器，請拔下電源插頭斷開電源，同時斷開輸出表筆與目標設備的連接。然后，聯系供應商檢測儀表。
