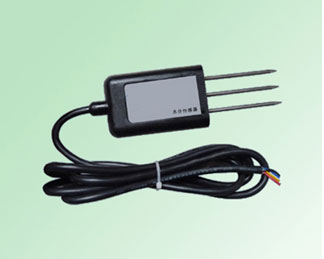

FDS-100土壤水分傳感器 外型小巧輕便，便于攜帶和連接, 應用于農田，水利，公路，鐵路路基水分的埋測。節水農業灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、科學實驗、 植物培養及顆粒物含水量的測量 等領域。


該土壤水分傳感器由電源模塊、變送模塊、漂零及溫度補償模塊、數據處理模塊等組成，傳感器內置信號采樣及放大、漂零及溫度補償功能，用戶接口簡潔、方便。

⊙ 外型規格





⊙ FDS-100土壤水分傳感器 技術參數


◆ 測量參數：相對飽和含水率

◆ 單 位： %

◆ 量 程： 0 ～ 100%

◆ 探針長度： 5.5cm

◆ 探針直徑： 3mm

◆ 探針材料：不銹鋼

◆ 密封材料：環氧樹脂

◆ 測量精度：± 3%

◆ 工作溫度范圍： -40 ℃～ 85 ℃

◆ 測量穩定時間： 2 秒

◆ 響應時間：＜ 1 秒

◆ 測量主頻： 100 Ｍ Hz


電壓型：


◆ 工作電壓： 7 ～ 24V

◆ 工作電流： 25 ～ 35mA ，典型值 28mA （電壓型）

◆ 輸出信號：電壓型 0 ～ 2V DC （量程可定制為 0.4 ～ 2V DC ）


電流型：


◆ 工作電壓： 12 ～ 24V

◆ 工作電流： >30mA

◆ 輸出信號： 0 ～ 20mA, （量程可定制為 4 ～ 20mA ）

◆ 測量區域：以中央探針為中心，圍繞中央探針的直徑 7cm 、高 7cm 的圓柱體

◆ 電纜長度： 1.5 米 ( 標配 )


⊙ FDS-100土壤水分傳感器 功能及特點:


（ 1 ）本傳感器體積小巧化設計，攜帶方便，安裝、操作及維護簡單。

（ 2 ）結構設計合理，不繡鋼探針保證使用壽命。

（ 3 ）土質影響較小，應用地區廣。

（ 4 ）測量精度高，性能可靠，確保正常工作

（ 5 ）響應速度快，數據傳輸效率高。


⊙ 適用范圍:


適用于節水農業灌溉、溫室大棚蔬菜、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。


⊙ FDS-100土壤水分傳感器 安裝及操作方法

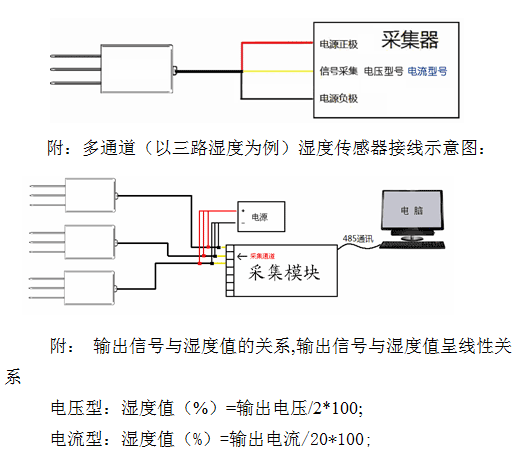

•  線色說明（請認真查看您所購買的線色，然后依據下表進行接線）



棕線	電源輸入
藍線	電壓信號/電流信號
黑線	地線





 FDS-100土壤水分傳感器 操作說明：

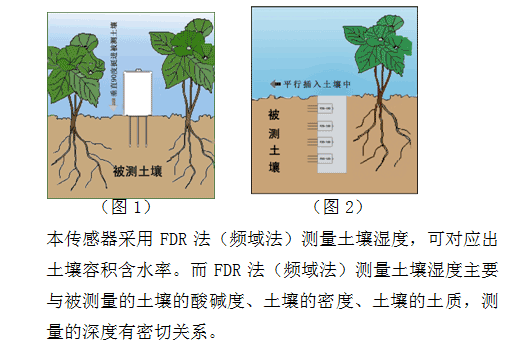

（ 1 ）傳感器有兩種插用方法：


①傳感器豎插使用（見下圖 1 ）：將傳感器垂直 90 度插入被測土壤中，插入時請勿搖晃傳感器，以防傳感器探針被壓彎，損壞探針。

②多路傳感器平插使用（見下圖 2 ）：將傳感器平行插入被測土壤中。此方法用于多層土壤水分檢測，濕度頭間距 10cm 排列，防止相互干擾。插入時請勿搖晃傳感器，以防傳感器探針被壓彎，損壞鋼針。


（ 2 ）當感覺被測土壤里有硬塊或異物時，請重新選擇被測土壤位置繼續檢測。


（ 3 ）操作注意事項：


①測量前應選擇密度均勻的土壤作為被測對象

②請勿將傳感器探針插入硬土塊中，防止探針損壞

③不可直接拽拉電纜將傳感器移出土壤，用手握住環氧樹脂外包裝被測土壤

④使用完畢后，用毛刷掃除探針上的土塵，并用柔軟的布擦干探針，保護濕度探頭干凈，增加使用壽命





⊙ 常見故障現象及解決方法


1 、傳感器輸出信號異常

◆查看供電電壓是否穩定

◆查看供電范圍是否正常

◆檢查線路是否虛接


2 、傳感器無信號輸出

◆查看電源正負極和地線是否連接正確

◆檢查電源電壓是否符合要求
