■ 0.05 級精度，測控速度每秒 10 次～ 400 次可設置。
■ 顯示范圍 -99999 ～ 99999 。
■ 模擬量全切換輸入，通過設置選擇。
■ 可選配 1 ～ 4 點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限、偏差絕對值上限、偏差絕對值下限、故障報警七種基本報警方式與四種待機報警方式。（待機報警方式：指儀表上電時測量值處于輸出區間時不報警，當測量值進入不輸出區間后建立待機條件，此后正常報警）。
■ 標準化程度提高，功能豐富。包括：輸入信號故障處理，測量值清零，峰值、谷值獲取， 10 段折線修正等功能。
■ 可選配變送、通訊。
|
內容 |
代碼說明 |
|||||||||||
|
NZ-XSEW- |
0.05 級測量精度，測控速度 10 次 / 秒～ 400 次 / 秒可設 |
|||||||||||
|

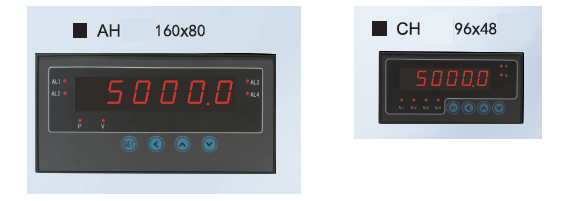

外形尺寸 |
AH |
160 × 80 × 125 橫式 開孔尺寸： 152 × 76 ( 注① ) |
||||||||||
|
CH |
96 × 48 × 82 橫式 開孔尺寸： 92 × 45 ( 注② ) |
|||||||||||
|
面板規格 |
|
單 6 位 LED 顯示（全5位） |
||||||||||
|
報警（選件） （ 250V AC/3A ，阻性負載 ） |
AH |
T1 ～ T4 |
1 ～ 4 點報警繼電器輸出，均為常開 + 常閉雙觸點 |
|||||||||
|
O1 ～ O4 |
報警為 OC 門輸出（電壓應小于 40V DC ，電流應小于 40mA ） |
|||||||||||
|
CH |
T1 ～ T2 |
1 ～ 2 點報警繼電器輸出，均為常開 + 常閉雙觸點 |
||||||||||
|
O1 ～ 02 |
報警為 OC 門輸出（電壓應小于 40V DC ，電流應小于 40mA ） |
|||||||||||
|
T3 |
3 點報警繼電器輸出，均為單常開觸點 |
|||||||||||
|
O3 |
報警為 OC 門輸出（電壓應小于 40V DC ，電流應小于 40mA ） |
|||||||||||
|
接點輸入（選件） |
K |
1 點外部開關量輸入，用于清零 |
||||||||||
|
變送（選件） （分辨率： 1/3000 ；負載能力 600 Ω） （適用于測控速度 200 次 / 秒以下的變送速度） |
A1 |
電流輸出（ 4 ～ 20 ） mA 、（ 0 ～ 20 ） mA 、（ 0 ～ 10 ） mA |
||||||||||
|
A2 |
電壓輸出（ 0 ～ 5 ） V 、（ 1 ～ 5 ） V |
|||||||||||
|
A3 |
電壓輸出（ 0 ～ 10 ） V |
|||||||||||
|
A4 |
電壓輸出（ -5V ～ +5V ） |
|||||||||||
|
A5 |
電壓輸出（ -10V ～ +10V ） |
|||||||||||
|
快速變送 ( 選件 ) |
F |
適用于測控速度 200 次 / 秒及以上的變送速度 |
||||||||||
|
外供電源（選件） |
B1 |
24V ± 5% 50mA 以下 |
||||||||||
|
B2 |
12V ± 5% 50mA 以下 |
|||||||||||
|
B3 |
10V ± 5% 50mA 以下 |
|||||||||||
|
通訊（選件） （通過儀表參數可選： Modbus-RTU 或 TC-ASCII 通訊協議） |
S1 |
RS232 接口 （僅限 AH 尺寸） |
||||||||||
|
S2 |
RS485 接口 |
|||||||||||
|
電源規格 |
V0 |
100-240 V AC 50/60 Hz |
||||||||||
|
V1 |
10-24V AC 50/60 Hz ； 10-24V DC |
|||||||||||
注①： A 尺寸儀表
• 選擇 1 點開關量輸入時，儀表的變送輸出和通訊功能只能二選一。
注②： C 尺寸儀表
• 選擇外供電源時，儀表的 1 點開關量輸入、變送輸出和通訊功能只能三選一（此時通訊僅支持 RS485 ）；
• 選擇 1 點開關量輸入時，儀表的外供輸出、變送輸出和通訊功能只能三選一（此時通訊僅支持 RS485 ）；
