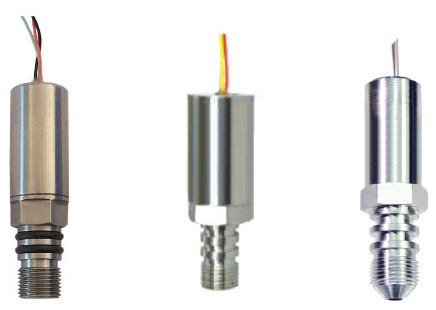

產品簡介:

油井高溫壓力傳感器敏感芯片使用離子濺射薄膜技術制作而成，采用濺射、刻蝕工藝直接形成在不銹鋼彈性膜片上，徹底實現了敏感元件的無機質化，克服了有機粘結膠帶來的蠕變、滯后、老化等不穩定因素，大大提高了產品的長期穩定性。產品采用不銹鋼結構，激光焊接密封壓力，具有外形尺寸小、精度高、性能穩定可靠、耐高低溫、超長抗壓力疲勞壽命等特點。特殊外形可定制。

產品用途:

石油鉆井，測井，試井、井下儀器、油田數字壓力儀表
航空航天發動機測試、戰車發動機、液壓、航海及造船、柴油機等
內燃機、試驗機等高溫、高壓、惡劣環境場合

技術參數:

被測介質	氣體 , 液體及蒸汽（對 316L 不銹鋼不腐蝕的流體）
壓力類型	絕對壓力、密封參考壓力、通氣表壓力
量程	0～1MPa…10MPa…30MPa…40MPa…60MPa…70MPa…100MPa…120MPa 之間可選
供電電源	3-12VDC
mV 輸出靈敏度	2mV/V 、 5mV/V （靈敏度×電壓 = 滿量程輸出）
變送輸出	0.5-4.5VDC （ 5VDC 供電）
非線性	0.02%FS 、 0.04%FS 、 0.05%FS 可選擇
遲滯性	0.02%FS 、 0.04%FS 、 0.05%FS 可選擇
重復性	≤ 0.02%FS
準確度	0.1%FS 、 0.2%FS 可選
長期穩定性	0.1%FS/ 年
工作溫度 ( 環境）	-40～125 ℃ / 150 ℃ / 175 ℃ / 200 ℃ / 250 ℃ 可 選
零點溫漂	≤ 0.005%FS/ ℃或≤ 0.01%FS/ ℃
靈敏度溫漂	≤ 0.008%FS/ ℃或≤ 0.015%FS/ ℃
響應時間	≤ 1 毫秒 (10%～90%) 典型值
輸出阻抗	1500 ± 50 Ω、 3300 ± 50 Ω、 7000 ± 50 Ω
絕緣電阻	≥ 500M Ω /100VDC
安全過載壓力	200%FS （ 2 倍滿量程）
破壞壓力	500%FS （ 5 倍滿量程）
振動	5～1000Hz ，振幅 2mm ， X 、 Y 、 Z 每向 30 分鐘，輸出變化小于 0.03%FS
沖擊	50g ； X 、 Y 、 Z 三向，每向 20ms ；輸出變化小于 0.03%FS
連接方式	M10 × 1 或指定
壓力密封方式	雙“ O ”圈氟橡膠密封、錐面密封、端面密封
接液材料	膜片:17-4PH 不銹鋼、15-5PH 不銹鋼,過程連接件316L或1Cr18Ni9Ti不銹鋼
外殼防護等級	IP65
電氣引線定義	紅線 - 電源正;黑線 - 電源負;綠線 - 信號正;白線 - 信號負

選型信息:

型號：NZ-S314A…
5VDC 供電(3-12VDC)，0-10mV 輸出，Ф14 直徑，Ф10.2 雙環密封標準和進口設備互換性強；最高耐溫:175℃，準確度最高0.08%FS。

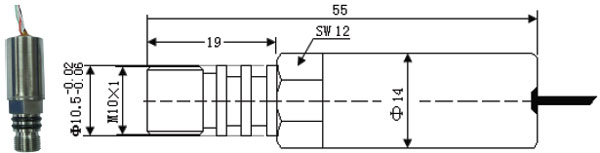

型號：NZ-S314B…
5VDC 供電(3-12VDC)，0-10mV 輸出,Ф14 直徑,在NZS314A 基礎上更改為Ф10.5 雙環密封,具備N(xiāo)ZS314A的特點,準確度最高0.08%FS。

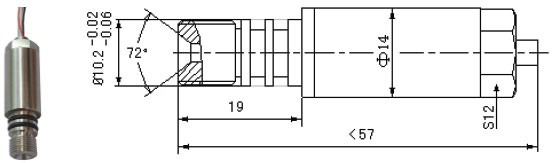

型號：NZ-S314C…
5VDC 供電(3-12VDC)，0-10mV 輸出，Ф14 直徑,Ф10.2 雙環密封標準,端面帶72 度或74 度內錐,尾部六方,方便安裝；準確度最高0.08%FS。

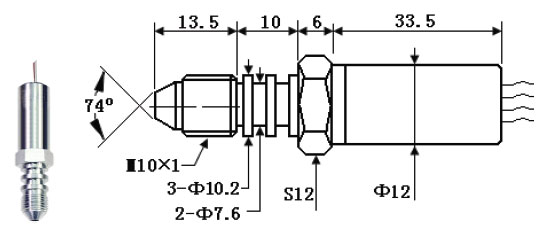

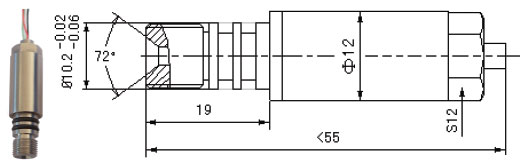

型號：NZ-S312A…
5VDC 供電，0-10mV 輸出，Ф12 超小直徑，Ф10.2 雙環密封標準，端面帶72 度或74 度內錐，尾部六方，方便安裝，準確度最高0.1%FS。

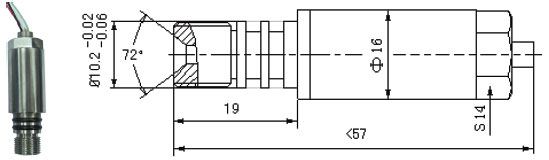

型號：NZ-S316A…
5VDC 供電，0-25mV 輸出，Ф16 直徑，Ф10.2 雙環密封標準，端面帶72 度或74 度內錐，尾部六方，方便安裝，準確度最高0.08%FS。

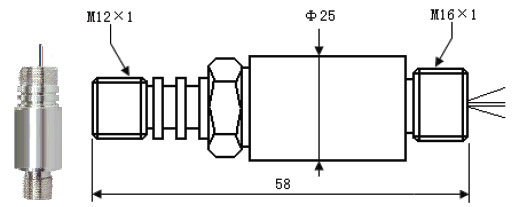

型號：NZ-S325A…
5VDC 供電，0-10mV 輸出，Ф25.5 直徑，雙頭設計，雙環密封標準，方便安裝，可選擇差壓結構；無標準尺寸，根據客戶要求定制外形。

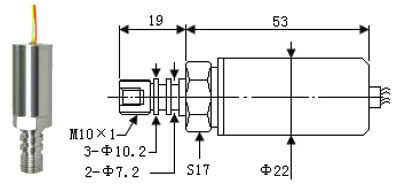

型號：NZ-T322C…
5VDC 供電，0.5-4.5VDC 輸出，內部電路精密溫壓補償，精度高，無需放大，直接可接入采集系統，非常便捷，電子元件最高耐溫150℃，精度最高0.2%FS（0-150℃）。

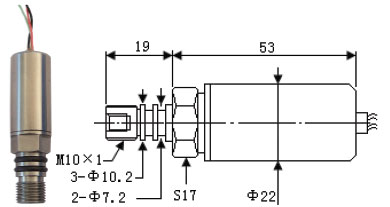

型號：NZ-T322D…
6-32VDC 供電，4-20mA、0-5VDC、1-5VDC 輸出，內部電路精密溫壓補償,精度高,無需放大,直接可接入系統,非常便捷,電子元件最高耐溫150℃,準確度最高0.2%FS(0-150℃).





型號：NZ-T312A…
5VDC 供電，0.5-4.5VDC 輸出，Ф12 超小直徑專門為油田環境特殊設計，內部電路精密溫壓補償，精度高，無需放大，直接可接入系統，使系統簡單化。電子元件最高耐溫145℃，準確度最高0.2%FS（0-145℃）。
