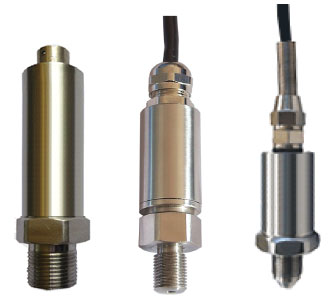

產品簡介:

該系列壓力傳感器采用高精度的硅壓阻式傳感器，壓阻式壓力傳感器是將硅壓阻式敏感元件封裝在不同的壓力接口內構成，被測壓力通過壓力接口作用在硅敏感元件上，實現了所加壓力與輸出電壓信號的線性轉換，經激光修調的厚膜電阻網絡(luò )補償了傳感器的零點和溫度性能。外形可定制。

產品應用:

壓力校準儀器、汽車電子、航空航天；
液壓、氣動檢測控制系統、冷凍系統；
其它工業自動化與過程檢測設備和儀器。

技術參數:

被測介質	氣體,液體及蒸汽（對316L不銹鋼不腐蝕的流體）
壓力類型	絕對壓力、密封參考壓力、通氣表壓力
量程	-0.1～10kPa…100MPa 之間任意可選
供電電源	0.5～2.0mADC （推薦1.5mADC）
滿量程輸出	≥70mVDC（20kPa以下量程≥50mVDC）
非線性	0.04%、0.05%、0.06%、0.08% 可選
重復性	0.04% 可選
綜合精度	±0.1%FS、±0.25%FS、±0.5%FS  可選
長期穩定性	0.1%FS/年
工作溫度	-25～85℃
零點溫漂	±0.03%FS/℃
靈敏度溫漂	±0.04%FS/℃
響應頻率	1kHz典型值
輸入阻抗	3kΩ
絕緣電阻	≥100 MΩ/100V
安全過載壓力	150%FS （1.5倍滿量程）
破壞壓力	300%FS （3倍滿量程）
連接方式	M20×1.5、M16×1.5、M14×1.5帶錐、M10×1、G1/4 或指定
接液材料	膜片：316不銹鋼，過程連接件：1Cr18Ni9Ti不銹鋼
密封件	“O”形氟橡膠圈或激光焊接密封
相對濕度	0～95% RH
外殼防護等級	IP65或IP67
電氣輸出引線	航空接插件或直接引線

選型信息如下：

型號：NZ-S124A…
“o”形氟橡膠圈密封壓力，直接引線密封，滿量程輸出約100mV 輸出。

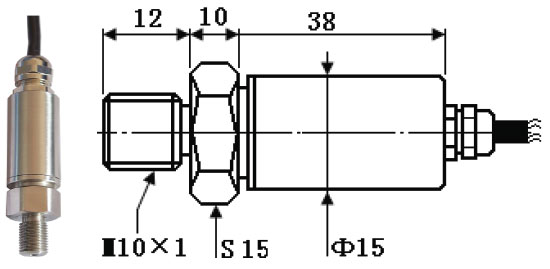

型號：NZ-S122A…
激光焊接密封壓力，杜絕“o”形橡膠圈老化風險，防腐蝕，抗微滲，滿量程輸出約100mV 輸出。電氣連接
可選擇接插件方式。

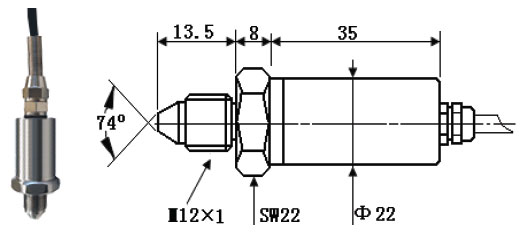

型號：NZ-S11155A…
激光焊接密封壓力，小尺寸安裝，防腐蝕，抗微滲，滿量程約100mV 輸出。電氣連接可選擇接插件和直接
密封引線。
