產品簡介:

金屬應變式壓力傳感器采用高強度不銹鋼彈性體作為基體，利用成熟的應變片技術，全焊接封裝在不銹 鋼殼體內，適用溫度范圍寬；長期穩定性好，功耗低，遲滯誤差小，重復性好等特點�？诡l繁振動沖擊，5 倍以上壓力過載。外形尺寸大小接受定制。

產品應用:

教學儀器、試驗機、船用發動機、打氣機、柴油機和其它自動控制及檢測系統
液壓、氣動檢測控制系統、剎車系統、冷凍系統、工業自動化與過程檢測控制
實驗室壓力校驗、流量調節系統、能源管理系統、供水系統
飛機液壓系統、深潛裝備和武器
其它工業測量設備和儀器

技術參數：

被測介質	氣體,液體及蒸汽
壓力類型	絕對壓力、密封參考壓力、通氣表壓力
量程	0～0.3MPa…800MPa 之間任意可選
供電電源	3～15VDC （推薦 10VDC ）
輸出靈敏度	1.5 mV/V、2.0 mV/V、3.0 mV/V 可選（靈敏度×電壓 = 滿量程輸出）
非線性	0.05%、0.06%、0.08% 可選
重復性	0.03%～0.06% 可選
蠕變	0.03%FS
綜合精度	±0.1%FS、±0.25%FS、±0.5%FS 可選
長期穩定性	0.2%FS/ 年
工作溫度	－ 25～85 ℃、-40～125 ℃、-55～150 ℃可選，特殊 250 ℃。
零點溫漂	±0.02%FS/ ℃
靈敏度溫漂	±0.03%FS/ ℃
響應頻率	1kHz～20kHz
輸出阻抗	350Ω、1600Ω、2000Ω
絕緣電阻	≥1000 MΩ/100V
安全過載壓力	150%FS （ 1.5 倍滿量程）
破壞壓力	500%FS （ 5 倍滿量程）
振動	5～1000Hz ，振幅 2mm，X、Y、Z 每向 30 分鐘，輸出變化小于 0.1%FS
沖擊	50g ； X、Y、Z 三向，每向 20ms ；輸出變化小于 0.1%FS
連接方式	M20×1.5、M16×1.5、M14×1.5、M10×1、G1/4 或指定
接液材料	膜片： 17-4PH 不銹鋼，過程連接件： 1Cr18Ni9Ti 不銹鋼
相對濕度	0～95% RH
外殼防護等級	IP65 或 IP68
電氣輸出引線	航空接插件或直接引線

選型信息如下：

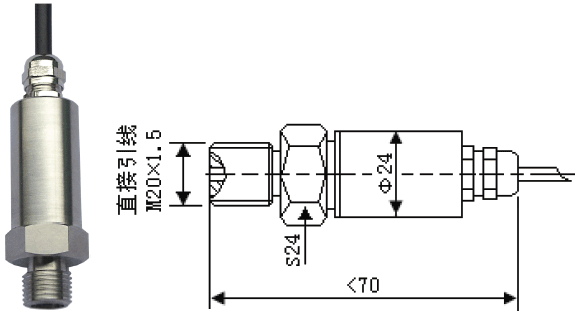

型號：NZ-S230PBPM-S230A…

標準外形結構，直接密封出線，可選內置阻尼，產品已經大批量用于各類儀器和設備。

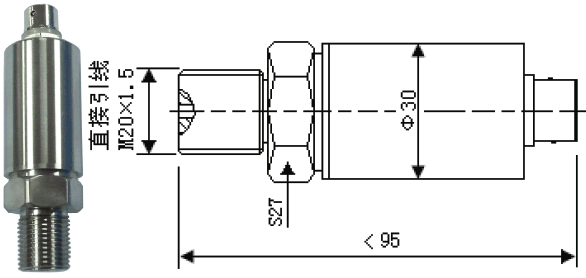

型號：NZ-S230B…

航空接插件引線，電氣安裝方便，多種安裝螺紋可選擇，內置壓力阻尼

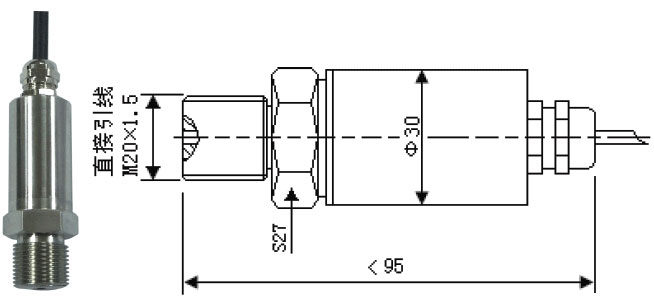

型號：NZ-S224PBPM-S224A…

內置壓力阻尼，直接密封出線，產品已經大批量用于各類儀器和設備。

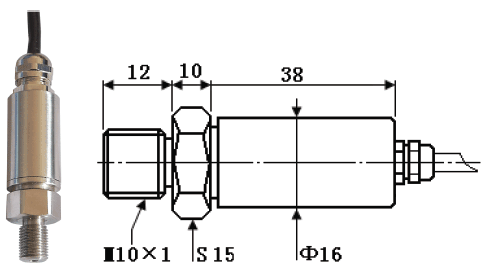

型號：NZ-S216A…

小型結構，為空間狹窄的地方安裝而設計，適用于軍事設備和實驗平臺

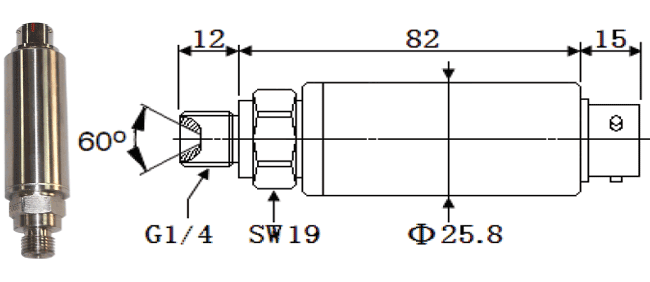

型號：NZ-S226…

17-4PH 不銹鋼感壓膜片結合雙梁橋式結構，機械限位設計，20 倍以上壓力過載；高靈敏度，高安全性；主要應用于液壓監測、飛機液壓系統、深潛裝備和武器、高級要求工業設備等；可選擇直接密封引線，G1/4
和1/4NPT 螺紋可選。
