超聲波流量計選擇安裝測量點的工礦要求:NZ-TUF/TUC-2000 系列超聲波流量計的安裝在所有流量計的安裝中是最簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然后把傳感器固定在管道上即可。為保證測量精度和穩定性，傳感器的安裝點應選擇在流體分布均勻的直管段部分（安裝時管道中必須充滿液體），必須遵循以下原則：
1. 選擇充滿流體的材質均勻質密、易于超聲波傳輸的管段，如垂直管段（流體向上流動）或水平管段。
2. 安裝距離應選擇上游大于10 倍直管徑、下游大于5 倍直管徑以?xún)葻o(wú)任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。
3. 避免安裝在管道系統的最高點或帶有自由出口的豎直管道上（流體向下流動）.
4. 對于開口或半滿管的管道，流量計應安裝在U 型管段處.
5. 安裝點的溫度、壓力應在傳感器可工作的范圍以?xún)取?/p>

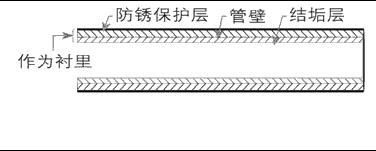

6. 充分考慮管內壁結垢狀況：盡量選擇無結垢的管道進行安裝，如不能滿足時，可把結垢考慮為襯里以求較好的測量精度.
7. 兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45o 范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制
而不能水平對稱安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。

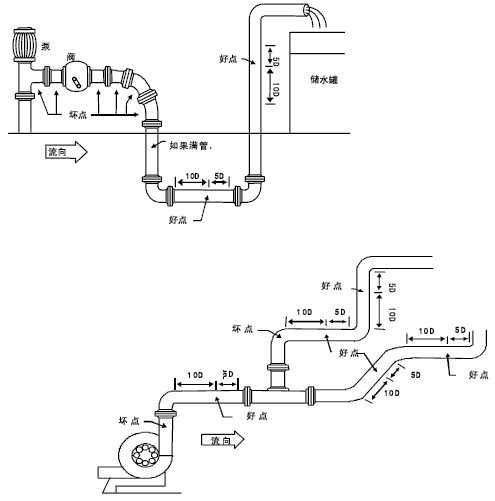

傳感器安裝點示例:
