外夾式超聲波流量計安裝示范:外夾式傳感器的安裝方式有四種。分別是V 法、Z 法、N 法和W 法(詳見安裝示意圖)。
一般情況下，安裝管徑在DN15-200mm 范圍內可優先選用V 法，在V 法測不到信號或信號
質量差時可選用Z 法，管徑在DN200mm 以上或測量鑄鐵管時應優先選用Z 法。N 法和W 法是較
少使用的方法，適合DN50mm 以下的細管道安裝。

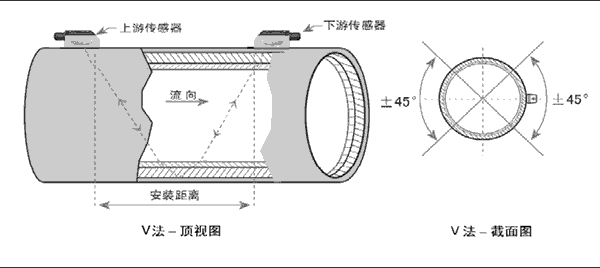

Ｖ法（常用的方法）
一般情況下，V 法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，
其中心線與管道軸線水平即可，可測管徑范圍為DN15mm-DN400mm。

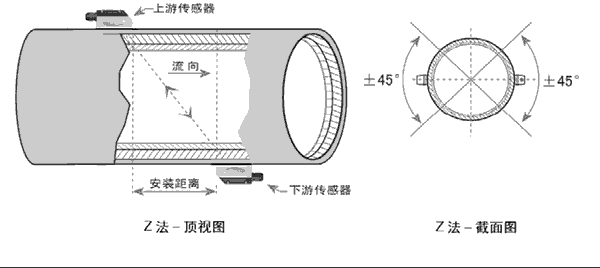

Ｚ法（最常用的方法）
當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V 法安裝信
號弱，機器不能正常工作時，就需要選用Z 法安裝。Z 法的特點是超聲波在管道中直接傳輸，沒有
反射（稱為單聲程），信號衰耗小。
Z 法可測管徑范圍為100mm 至6000mm�，F場實際安裝時，建議200mm 以上的管道都要選
用Z 法（這樣測得的信號最大）。

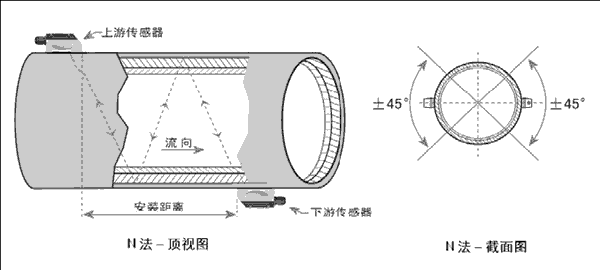

Ｎ法（不常用的方法）
N法的特點是通過延長超聲波傳輸距離來提高測量精度。使用N法安裝時，超聲波束在管道中
反射兩次穿過流體三次（稱為三聲程），適于測量小管徑管道。

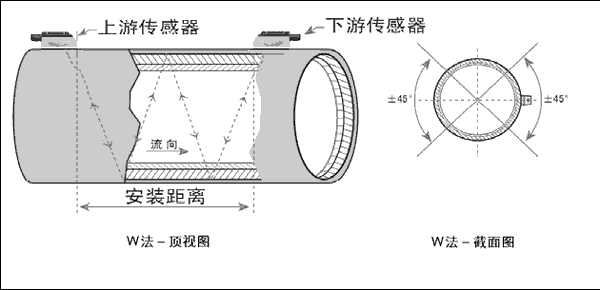

Ｗ法（極不常用的方法）
同N 法一樣，W 法也通過延長超聲波傳輸距離的辦法來提高小管徑測量精度。W 法適于測
量50mm 以下的小管。使用W 法安裝時，超聲波束在管內反射三次，穿過流體四次（稱為四聲程）。
